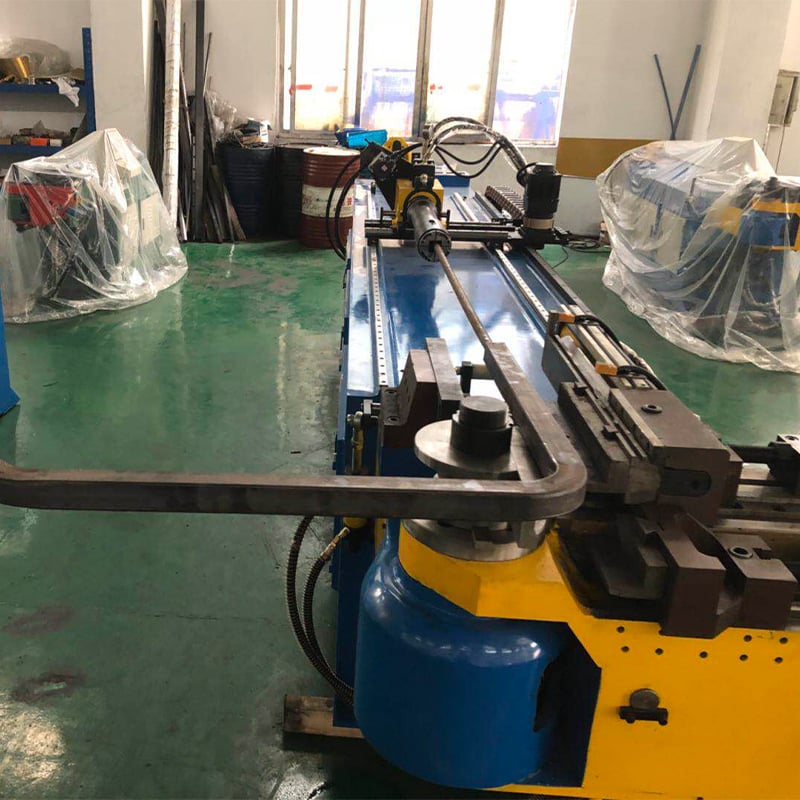

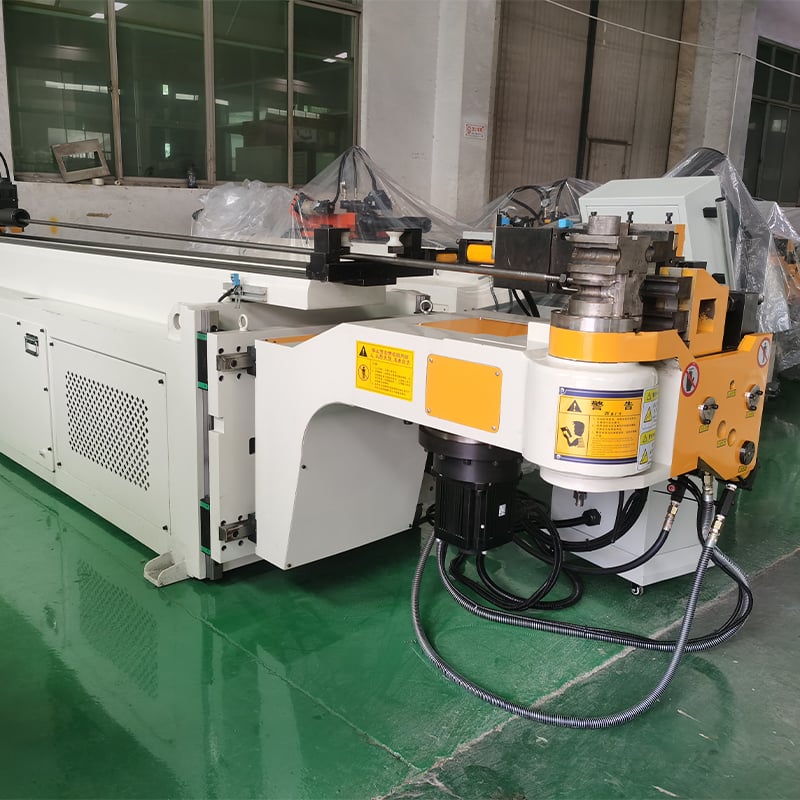

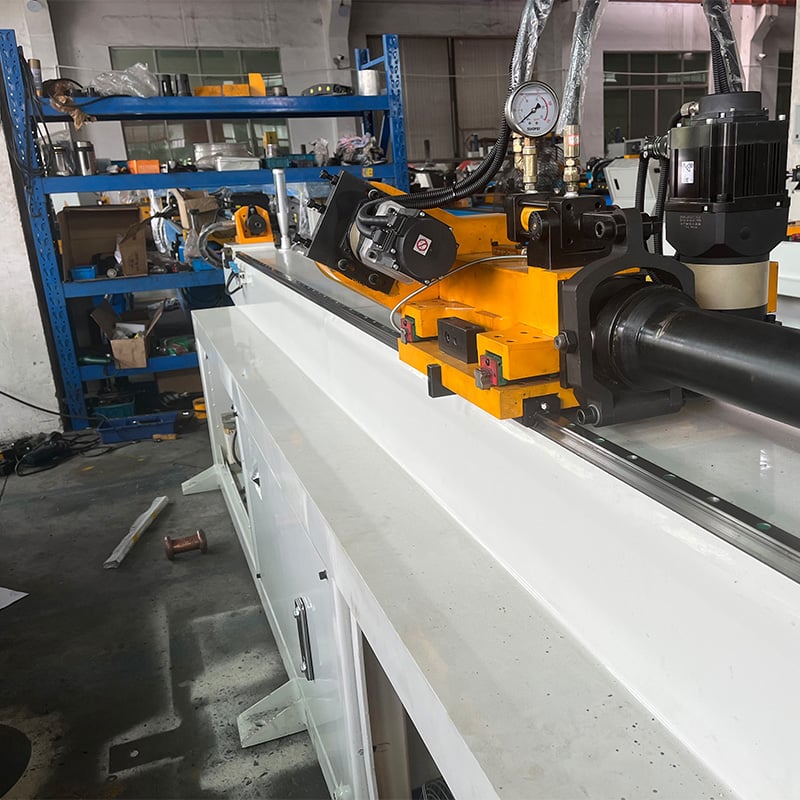

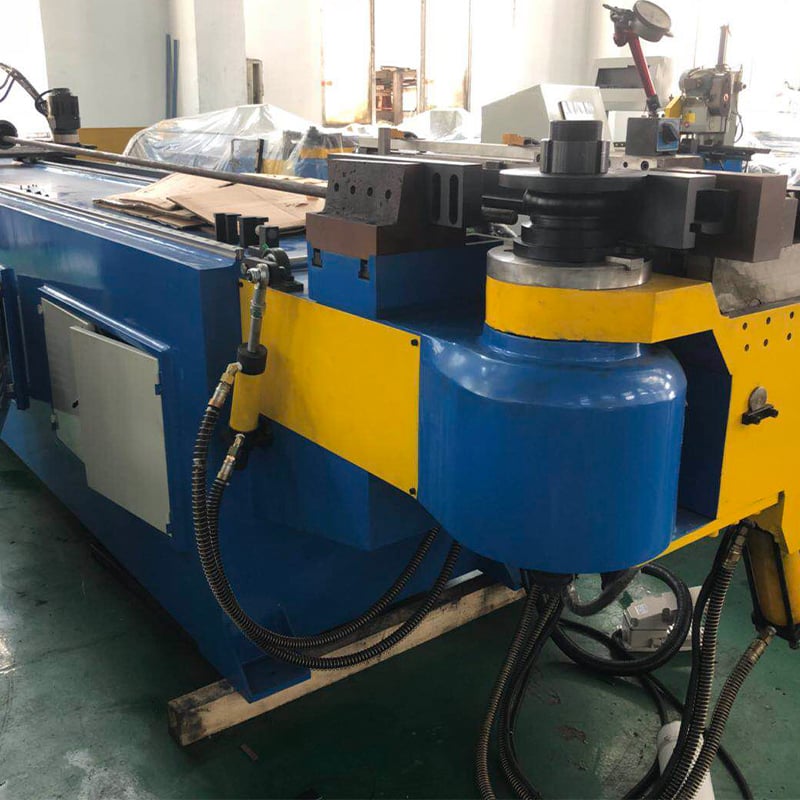

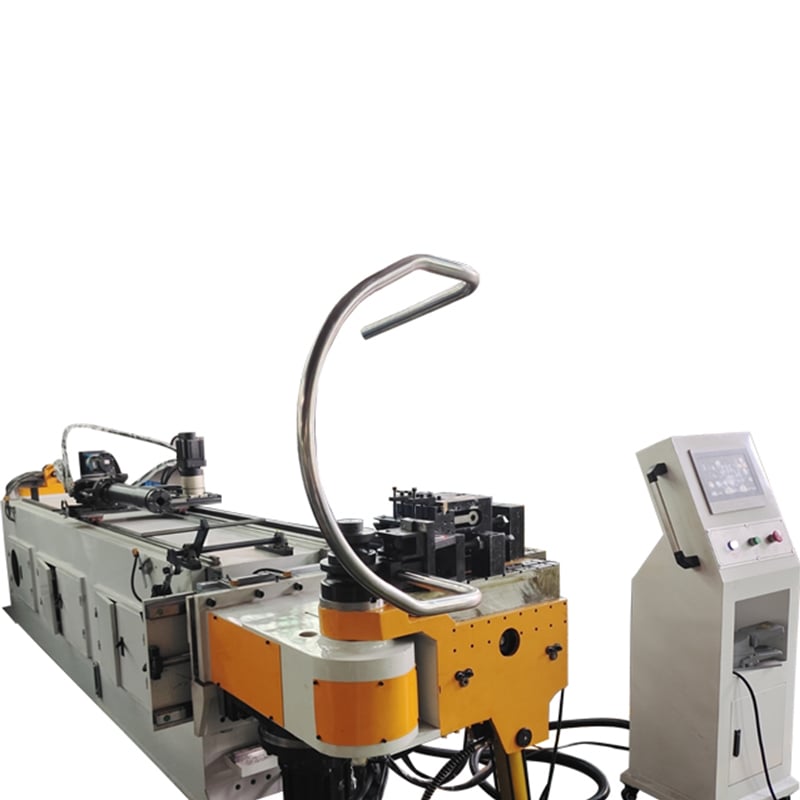

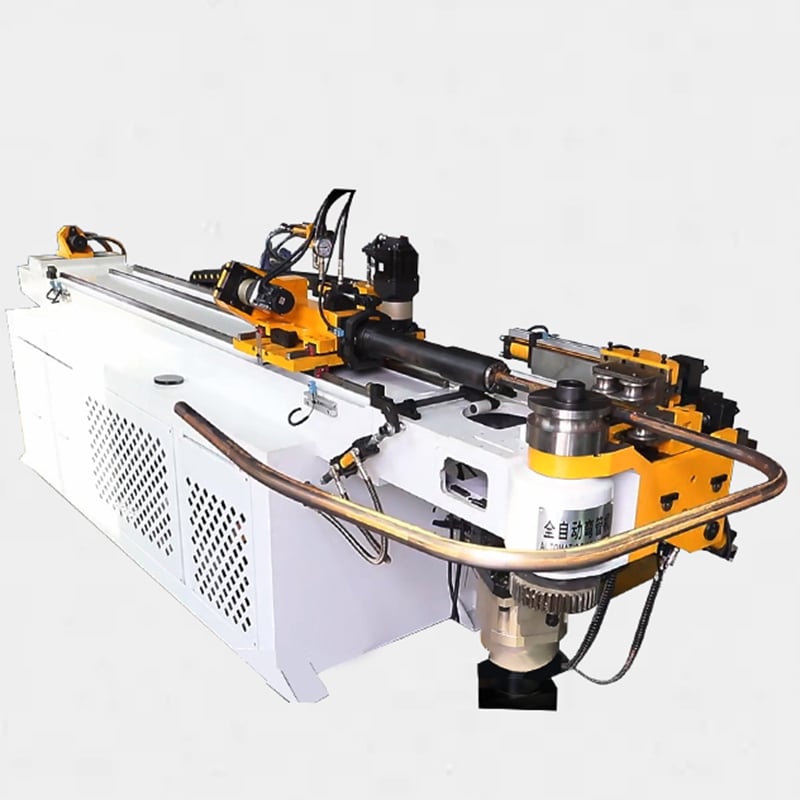

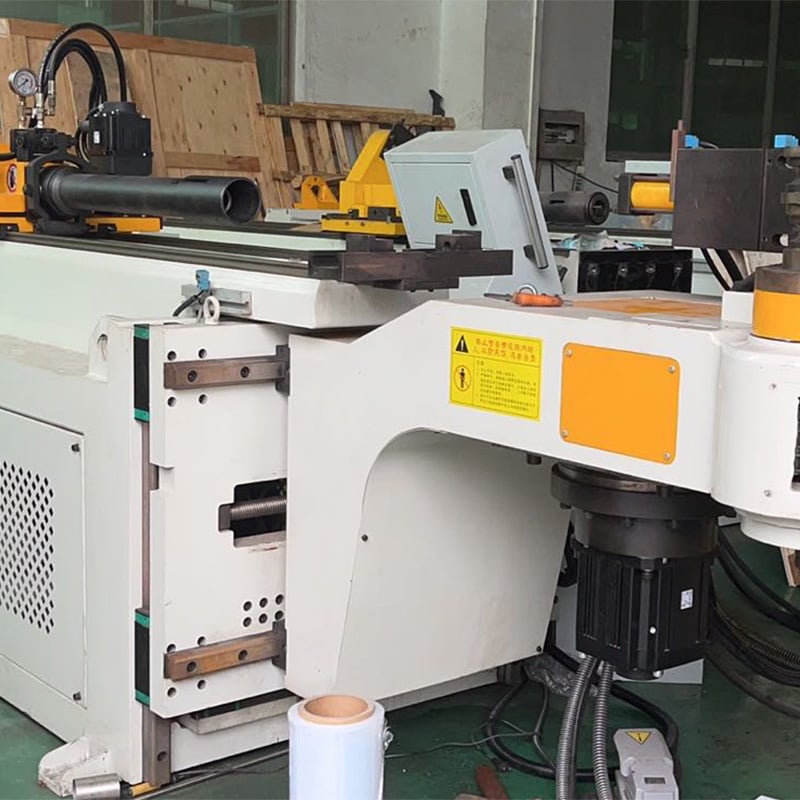

CNCパイプベンディングマシン

動画フィードバック
製品の特徴

宝瑞社のパイプベンディングマシンは、単にパイプを曲げるだけではなく、製造メーカーが安定的で高精度・再現性の高い成形プロセスを構築するための支援も目的として設計されています。標準的なパイプ部品、複雑な3次元形状部品、あるいは統合型生産ラインなど、お客様の図面および生産要件に応じて、最適なマシンおよび工具ソリューションをご提案いたします。

1.多様なパイプ材質・複雑形状部品への対応力

宝瑞社のパイプベンディングマシンは、パイプの材質、外径、肉厚、曲げ角度、中心線半径、および製品図面に応じて柔軟に設定可能です。円形・正方形・長方形の各種パイプに対応し、幅広い用途でご活用いただけます。

4(3c72eacdbc).jpg 75NC Semi-Automatic Pipe Bending Machine5.jpg

2.量産時の寸法・角度の一貫性確保

曲げプログラムおよび工程パラメーターは保存・呼び出し・バックアップが可能であり、異なるロット間でも寸法や曲げ角度のばらつきを抑え、一貫した品質を維持します。


4.用途に最適化された工具およびマンドレル構成

曲げダイ、クランプダイ、プレッシャーダイ、ガイドダイ、マンドレルおよびワイパーダイは、管の壁厚、材質、曲げ半径に応じて設定可能で、成形品質の向上を図ります。特に薄肉管や小半径曲げにおいて効果的です。


5.補助プッシュ曲げおよびマンドレル低速引き戻し

選択された機種には、補助プッシュ曲げ、強力なブースト機能、およびマンドレル低速引き戻し機能を装備でき、曲げ工程中のシワ、変形、表面欠陥を低減します。

6.効率的な金型セットアップと故障診断

ワンステップデバッグ、スプリングバック補正、プログラムシミュレーション、および故障メッセージ表示により、オペレーターが成形上の課題を迅速に特定し、工程パラメーターを最適化して、新規管部品のセットアップ時間を短縮できます。

7.多軸対応および自動化ラインとの統合

標準のNCおよびCNCチューブベンダーに加え、宝瑞(バオルイ)は、自動車部品、シート構造、冷却パイプなど、複雑なチューブ部品向けに、多軸・多段・プッシュベンド・ローリング・左右同時ベンド、およびロボットによる生産ラインソリューションを提供しています。


pipe bending 1.png pipe bening3.png pipe bending 2.png

8.充実した技術サポートとアフターサービス

図面レビュー、機械選定、金型設計から試験ベンド、据付・立ち上げ、オペレーター教育、リモート技術サポートまで、宝瑞(バオルイ)はプロジェクト全体を通じて包括的なチューブベンドソリューションを提供します。

customer (4).png

顧客レビュー

当社の全自動パイプベンディングシリーズは、優れた柔軟加工性と高精度な3D成形技術を活かし、多様な産業分野でそのコア製造能力を発揮しています。インドの造船業界では、狭隘空間における複雑配管の迅速なプレファブリケーションという課題を解決し、設置作業の効率を大幅に向上させました。また、タイの精密部品産業では、超高精度サーボシステムにより、薄肉チューブの無傷加工を実現し、優れた再現性を達成しました。現在、自動車・航空宇宙・医療・化学産業など幅広い分野で導入が進んでおり、当ソリューションは、世界中の顧客へ産業レベルの高効率チューブ加工力を継続的に提供しています。

  • Customer Reviews(10db1c578c).png
  • Customer Reviews2 (1).jpg
仕様
項目 氏名 単位 データ 備考
1 最大曲げ能力 mm φ50×3t
2 最大曲げ半径 mm 250 顧客の要件に応じた製品が可能です
3 最小曲げ半径 mm 直径による
4 最大給餌長さ mm 3000 顧客の要件に応じた製品が可能です
5 最大曲げ角度 度 190
6 制御パネル
PLC+タッチスクリーン
7 曲げユニット 片 16
8 作業速度 曲げ速度 度/秒 85
ローティング速度 度/秒 200
養生速度 mm/秒 1000
9 精度 餌 mm ±0.1
ローター 度 ±0.1
曲げること 度 ±0.1
10 回転サーボモータ電力 W 750 日本 三?? 機
11 給料サーボモータ電力 KW 1 日本 三?? 機
13 ローラーの精度 mm 最大70 顧客の要件に応じた製品が可能です
14 油モータ電力 KW 5.5
15 最大ストレージユニット数 グループ 1000 必要に応じて拡大可能
16 最大圧力 MPa 12 調整可能
17 油圧制御システム
磁気交換弁 日本ユーケン
18 オイルタンク L 190


宝瑞(バオルイ)社製CNCパイプベンディングマシン:自動チューブ成形とスマートファブリケーションの進化を牽引

宝瑞(バオルイ)社は、多様な産業分野で自動チューブ成形をリードするよう設計されたCNCパイプベンディングマシンを発表しました。このマシンは、高精度な制御機能、堅牢な機械構造、そしてインテリジェントなソフトウェアを統合し、スマートファブリケーションの動向を取り入れた生産現場における自動チューブ成形の基準を再定義します。宝瑞社のCNCパイプベンディングマシンは、精度・再現性・生産性が競争力を左右する厳しい用途に対応しており、実証済みの性能向上を通じて、産業用オートメーション関連ニュースをさらに前進させています。



製品の特長と技術的設計

Bao Rui社のCNCパイプベンディングマシンは、パイプ加工に伴うスプリングバックや材質変動を補正するため、剛性の高いフレームと高トルクサーボ駆動システムを備えています。このCNCパイプベンディングマシンは、多軸同期制御と閉ループフィードバックを採用し、曲げ角度の高精度化、リード半径の均一化、自動パイプ成形工程における不良品の削減を実現します。直感的な人間機械インターフェース(HMI)およびオフラインプログラミングモジュールにより、セットアップ時間が短縮され、スマートファブリケーションの潮流に対応した複雑な部品プログラムの作成も容易になります。また、工具の迅速交換機能、モジュール式マンドレル、統合型クランプ・ホールドシステムを搭載しており、異なる外径や管壁厚さへの素早い対応が可能です。



主要な技術革新

宝瑞(バオルイ)CNCパイプベンディングマシンの核となるのは、3Dシミュレーションシステムと連携する先進的なモーション制御ファームウェアです。このファームウェアは、リアルタイムでの補正、干渉検出、およびパス最適化を実行し、チューブベンディングにおける一般的な課題を回避します。また、3Dシミュレーションにより、実際の試作を行う前に曲げ順序、金型のクリアランス、二次加工を検証できるため、自動化されたパイプ成形ワークフローの効率化や、スマートものづくりの新たな基準確立に不可欠です。さらに、このCNCパイプベンディングマシンは、サーボ駆動式マンドレル送りと同期回転軸を採用しており、サイクルタイムの短縮と金型寿命の延長を実現。産業用オートメーション関連ニュースでも注目される、明確に測定可能な性能向上を実現しています。



応用の多様性と業界への適合性

宝瑞(Bao Rui)社製CNCパイプベンディング機は、自動車、家具、HVAC(空調・換気)、造船、鉄道、建築金属加工など、多様な分野で活用されています。自動車のシャシーおよび排気システム向けには、大量生産に対応した自動チューブ成形に不可欠な再現性と高精度を実現します。家具や建築分野では、スマートファブリケーションの潮流を反映した複雑な形状や美観を重視した曲げ加工をサポートします



自動化・連携のメリット

バオルイ社のCNCパイプベンディングマシンは、標準化された通信プロトコル、I/O拡張機能、およびロボットによるピック・アンド・プレイス対応により、生産ラインへの導入が容易です。これにより、完全自動化されたチューブ成形セルを実現できます。また、遠隔診断機能、予知保全アルゴリズム、データ記録機能を備えており、産業用オートメーション分野のニュースで広く取り上げられているスマートファブリケーションやインダストリー4.0の動向にも合致しています。本機は柔軟な構成が可能で、単品生産からロット生産まで対応し、需要の変化に応じて顧客の自動チューブ成形能力を段階的に拡張できます。



高精度・品質管理・材料ハンドリング

Bao Rui製CNCパイプベンディングマシンの材料ハンドリング機能(自動給紙、長さ検出、振動抑制用治具など)により、人為的ミスが低減され、自動化されたチューブ成形の生産性が向上します。また、ライン内計測システム、ビジョン検査、統計的工程管理(SPC)モジュールを活用することで、一貫性のある品質検査が実現し、CNCパイプベンディングマシンが厳しい公差要件および規制基準を確実に満たすことが保証されます。これらの機能により、トレーサビリティと品質保証が不可欠なスマートファブリケーションの潮流において、Bao Ruiは業界の先端を走っています。



カスタマイズ対応およびトータルソリューション

張家港宝瑞機械有限公司(Zhangjiagang Baorui Machinery Co., Ltd.)は、Bao Rui製CNCパイプベンディングマシンに、顧客ごとに最適化された専用工具、最終工程用ジグ、および工程最適化サービスを組み合わせたトータルソリューションを提供しています。これにより、自動化チューブ成形の導入がスムーズになります。同社の設計チームは、3次元ソフトウェアシミュレーションシステムを活用し、各顧客の用途に応じて曲げ加工手順および工具配置のプロトタイピングを行っています。



運用効率とコストメリット

セットアップ時間の短縮、試行錯誤の最小化、および高い一発合格率の達成により、Bao Rui CNCパイプベンディングマシンは、自動化されたチューブ成形工程における部品単位の製造コストを低減します。省エネルギー型ドライブ、予知保全、工具寿命の延長により、総所有コスト(TCO)もさらに削減されます。多くの顧客から、作業員の手間と再加工の大幅な削減に加え、生産効率の向上が報告されており、これらはCNCパイプベンディングマシンがスマートファブリケーションの潮流を推進する上で果たす役割を裏付ける成果です。こうした事例は、産業用オートメーション関連のニュースやケーススタディでも頻繁に取り上げられています。



安全とオペレーターのエルゴノミクス

宝瑞(Bao Rui)CNCパイプベンディング機は、国際的な安全基準を満たしており、自動化されたチューブ成形環境においてオペレーターを保護するため、安全対策機能、光幕、非常停止ロジックを統合しています。人間工学に基づいたローディングシステムとリモートHMI操作により、オペレーターの疲労や反復作業への暴露が軽減され、スマートファブリケーションの潮流に沿った、安全で持続可能な製造へのCNCパイプベンディング機の貢献がさらに強化されています。



導入・サポート・トレーニング

張家港宝瑞は、顧客が宝瑞CNCパイプベンディングマシンを最大限に稼働させられるよう、現地での設置・操作研修・アフターサービスを提供しています。同社のサポートネットワークは、メーカーが自動化されたチューブ成形プロセスへと移行し、産業用オートメーション関連ニュースで頻繁に報じられる最新の業界標準に合わせたスマート製造のトレンドを採用できるよう、実践的な研修、予防保全プログラム、およびソフトウェア更新を通じて支援します。
