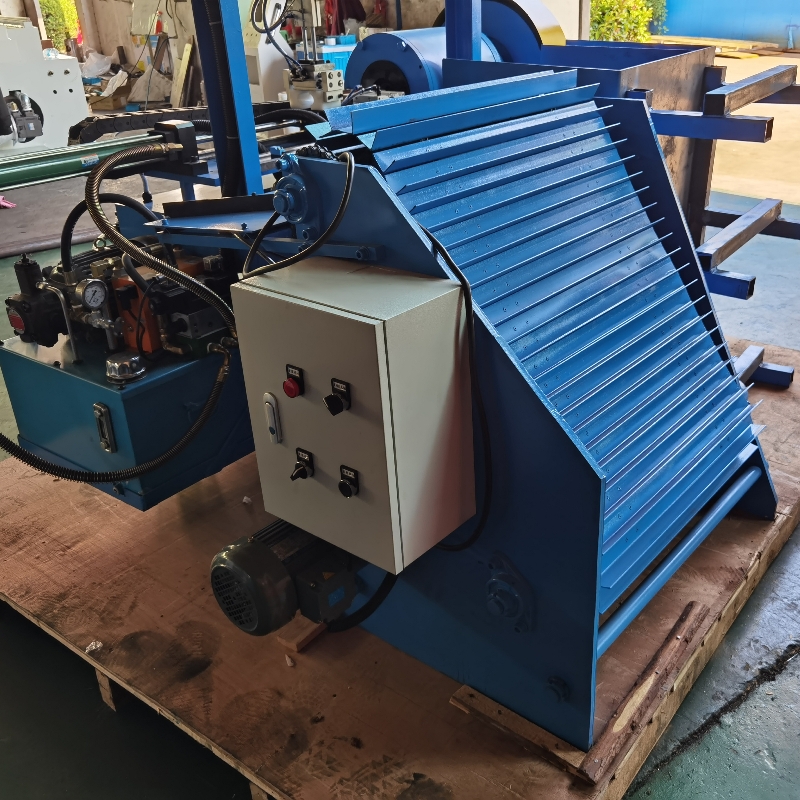

Das automatische Laderack überführt Rohre nacheinander in den Bearbeitungsbereich und reduziert dadurch manuelles Be- und Entladen sowie wiederholte Handhabung, während es die Effizienz der kontinuierlichen Produktion steigert.

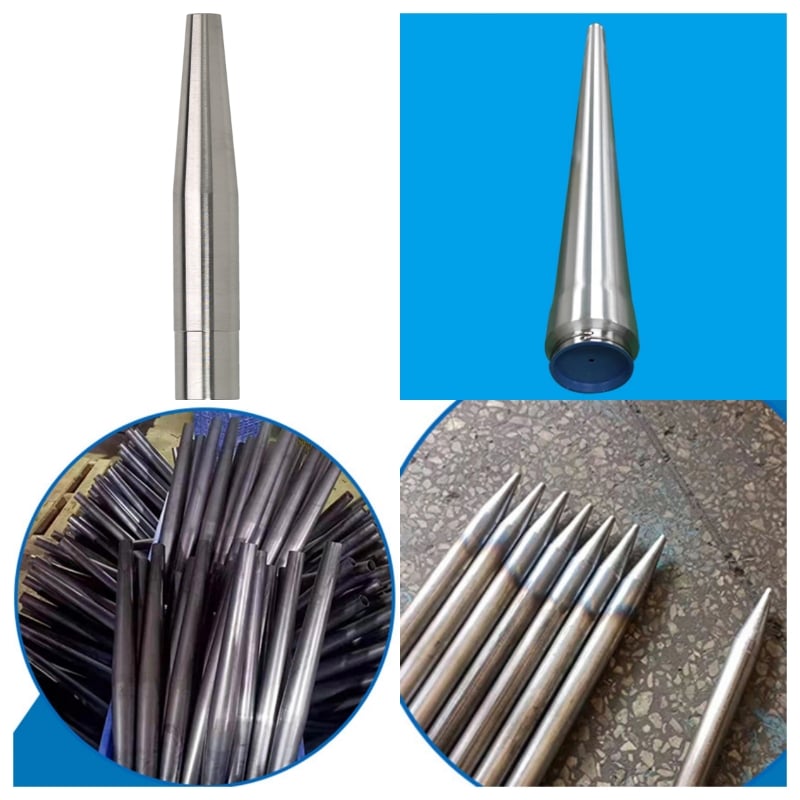

Die Maschine ist für das Reduzieren und Verjüngen der Enden von runden Metallrohren konzipiert und erzeugt konische Komponenten wie Stuhlbeine und Möbelstützen.

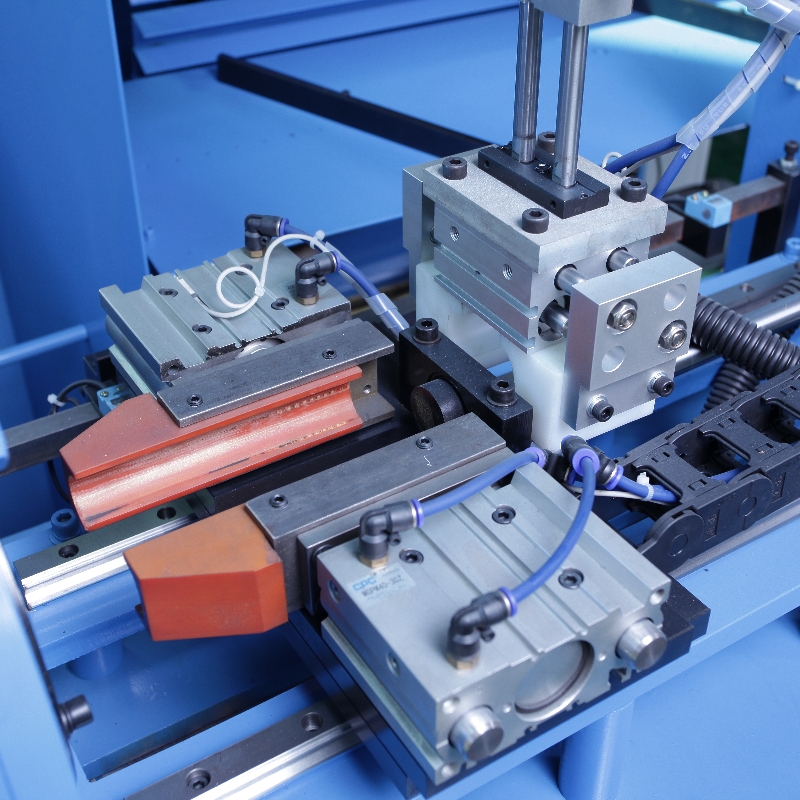

Die Spannvorrichtung hält das Rohr sicher fest und verringert Rutschen und Verschieben während der Bearbeitung, wodurch ein stabiles Verjüngen sowie konsistente Produktabmessungen und -formen gewährleistet werden.
Die Maschine verfügt über eine Touchscreen-Steuerung mit automatischem und manuellem Betriebsmodus. Ein-Tasten-Start- und -Stopp-Funktionen erleichtern die Produktionsvorbereitung und -bedienung.

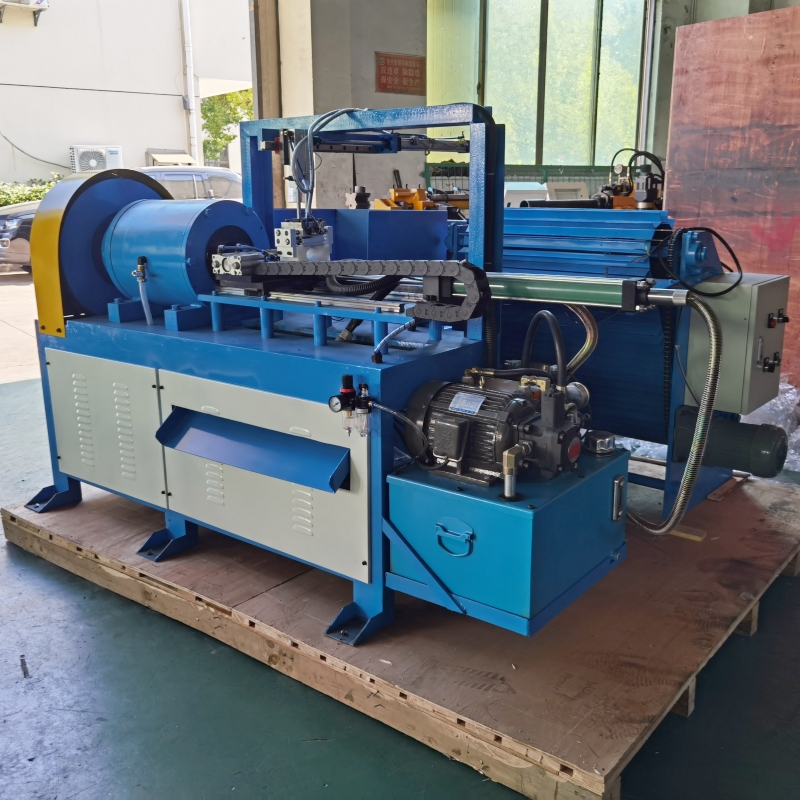

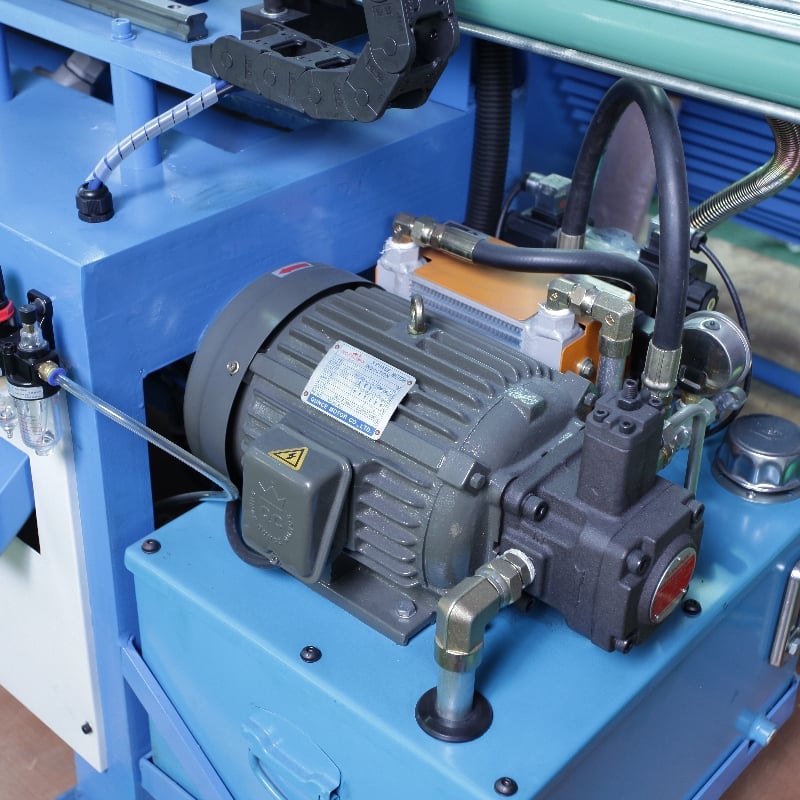

Der Antriebsmotor und das Hydrauliksystem arbeiten zusammen, um eine stabile Leistung für das Spannen und Verjüngen von Rohren bereitzustellen und den Dauerbetrieb sowie die Serienfertigung zu unterstützen.
Um die Herausforderungen durch hohe Arbeitsplatzgeräusche, inkonsistente Taper-Winkel, die die Stabilität der Stühle beeinträchtigen, und eine geringe Effizienz beim manuellen Beladen bei der Herstellung skandinavischer, konisch zulaufender Stuhlbeine für einen führenden italienischen Premium-Möbelhersteller zu bewältigen, setzte Baorui Machinery eine geräuschfreie CNC-Taper-Rohr-Endformanlage mit automatischem Ladesystem ein; mithilfe fortschrittlicher geräuscharmer Antriebstechnik und präziser Umformtechnologie ermöglicht das System eine hochgenaue, schadensfreie Konusformung von Rohren. Diese Lösung gewährleistete nicht nur eine 100-prozentige geometrische Konsistenz und eine makellose Oberflächenqualität der konisch zulaufenden Beine, sondern steigerte auch die Produktionsleistung deutlich durch vollständige Automatisierung – so konnte der Kunde effiziente Großserienlieferungen realisieren, ohne dabei die handwerkliche italienische Qualität einzubüßen.
| Artikel | Name | Einheit | Daten | Anmerkung |
| 1 | Maximale Verkleinerungskapazität | mm | φ40 x 2mm | |
| 2 | Verkleinerungslänge pro Durchgang | mm | 500 | Kann nach Kundenanforderungen angepasst werden |
| 3 | Formzeit | mm | 7-30s/Pro Durchgang | |
| 4 | Motorleistung | kW | 4 |

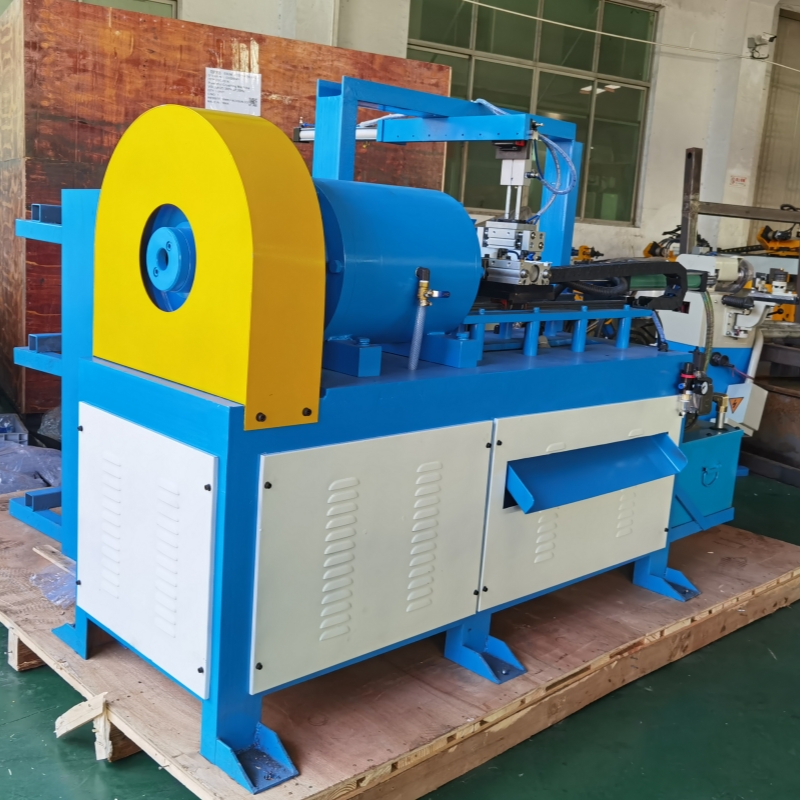

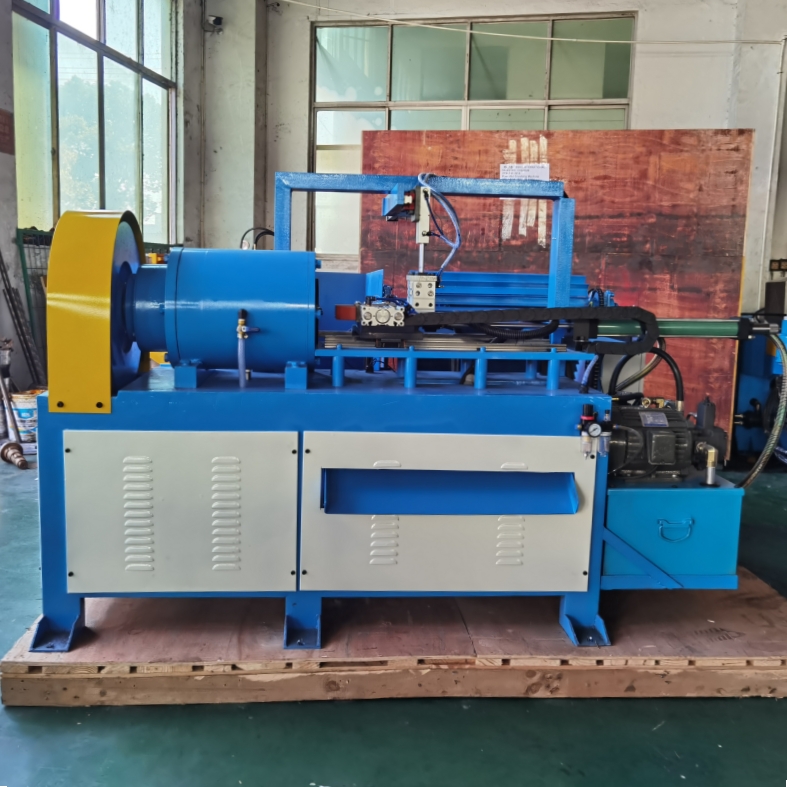

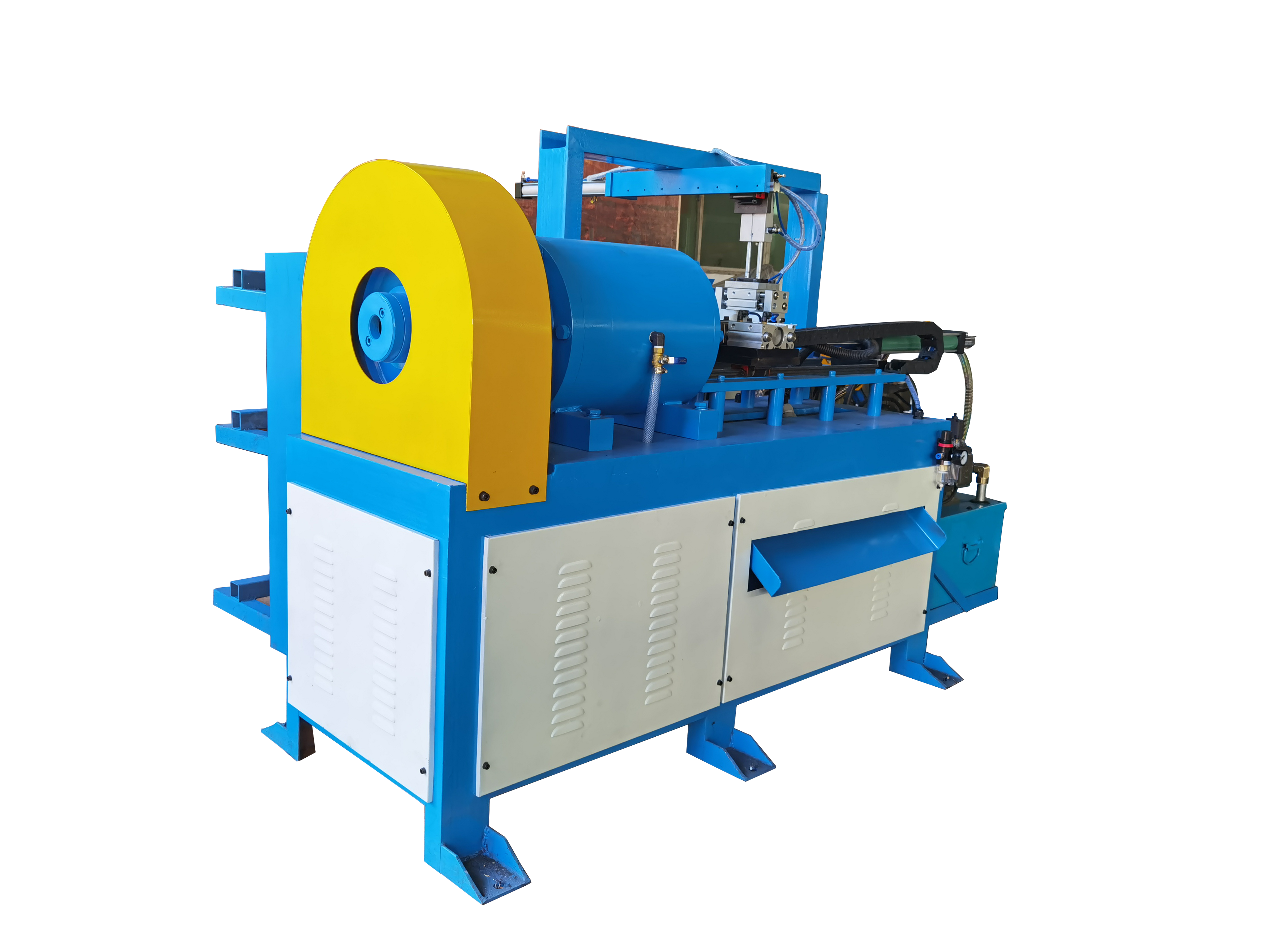

Bao Rui präsentiert die BR40/60/80…NCB geräuschlose Gewindeschneidmaschine für Rohrendenformung mit automatischem Ladesystem – eine Hochleistungslösung, die speziell für moderne Rohrverarbeitungsprozesse entwickelt wurde. Durch die Kombination präziser Rohrendenformung, fortschrittlicher geräuschloser Gewindeschneidtechnologie und eines robusten automatischen Ladesystems ist die NCB-Gewindeschneidmaschine ideal für Hersteller, die konsistente Qualität, höhere Durchsätze und leisere Betriebsbedingungen auf der Fertigungsfläche anstreben. Diese Produktbeschreibung erläutert die Merkmale, Anwendungen, Innovationen sowie technischen Vorteile, die die BR-NCB-Baureihe zu einer bevorzugten Wahl für anspruchsvolle Produktionsumgebungen machen.
Wichtige Merkmale und funktionelle Übersicht
Die geräuschfreie BR40/60/80…NCB-Gewindebohrmaschine für Rohrenden mit automatischem Ladesystem integriert mehrere Verarbeitungsstufen in eine kompakte, automatisierte Anlage. Im Kern führt die NCB-Gewindebohrmaschine präzise Rohrenden-Formvorgänge durch, darunter Gewindeschneiden, Aufweiten, Verjüngen sowie Vorbereitung der Rohrenden für nachfolgende Montage oder Schweißung. Das geräuschfreie Gewindebohrdesign minimiert die akustische Belastung während der Gewindeschneidzyklen, verringert die Ermüdung der Bediener und verbessert die Einhaltung der werkseigenen Lärmschutzvorschriften. Das automatische Ladesystem eliminiert das manuelle Handhaben von Teilen und gewährleistet eine synchronisierte Zuführung zur Rohenden-Formstation sowie einen gleichmäßigen Produktionsfluss.
Hochpräzise Steuermodulen steuern die Rohrendformprozesse. Servoangetriebene Aktuatoren, Regelkreis-Feedback und programmierbare Prozessrezepte gewährleisten wiederholbare Teile innerhalb enger Toleranzen. Die geräuschfreie Gewindebohrereinheit umfasst Schwingungsdämpfung, optimierte Werkzeuggeometrie und gesteuerte Aufprallzeit, um Geräusche zu reduzieren, ohne die Qualität von Gewinde und Form einzubüßen. Das integrierte automatische Ladesystem verfügt über einstellbare Förderer, Teileseparatoren und automatische Spanneinrichtungen, um unterschiedliche Rohrdurchmesser und -materialien zu unterstützen, ohne die Zykluszeit zu beeinträchtigen.
Anwendungen in verschiedenen Branchen
Die BR-NCB-Baureihe ist vielseitig einsetzbar in Branchen, die eine konsistente Rohrendformung und -bohrung erfordern. Typische Anwendungen umfassen Kraftfahrzeug-Kraftstoff- und Bremsleitungen, Klimaanlagen-Kältemittel- und Hydraulikleitungen, Möbel- und Haushaltsgeräte-Rohre, industrielle Pneumatik sowie Bauinstallationen. Wo geräuscharme Betriebsbedingungen erforderlich sind – beispielsweise bei Montagelinien in unmittelbarer Nähe zu Qualitätskontrollbereichen, Prüfzellen oder Mehrschichtbetrieben – trägt die geräuschlose Bohrfunktion zu einer angenehmeren Arbeitsumgebung bei und ermöglicht eine kompaktere Anordnung von Zusatzgeräten. Das automatische Beschickungssystem vereinfacht die Integration in automatisierte Fertigungszellen und ermöglicht eine Just-in-Time-Zuführung für Montageroboter, Schweißstationen oder nachgeschaltete Inspektionssysteme.
Anpassung und Integration
Bao Rui nutzt langjährige Erfahrung in der Rohrverarbeitung sowie 3D-Simulationsfähigkeiten, um maßgeschneiderte NCB-Tapper-Maschinen-Lösungen bereitzustellen. Jede BR40/60/80…-NCB-Geräuschlose-Tapper-Rohrendformmaschine mit automatischem Ladesystem lässt sich individuell für bestimmte Durchmesser, Wandstärken, Werkstoffe und Produktionsraten konfigurieren. Das Konstruktionsteam verwendet 3D-Software-Simulationen, um Werkzeuginteraktionen und den Prozessablauf zu validieren und potenzielle Probleme bereits vor der Fertigung auszuschließen. Dieser simulationsgestützte Ansatz stellt sicher, dass jede NCB-Tapper-Maschine betriebsbereit bei Kunden ankommt und nahtlos in deren Fertigungslinie integriert werden kann – mit minimaler Inbetriebnahmezeit.
Vorteile bei Steuerung und Automatisierung
Fortgeschrittene SPS-Architekturen und benutzerfreundliche HMI-Panels steuern geräuschlose Tapper-Vorgänge und automatisierte Ladeabläufe. Das Rezept-Management ermöglicht schnelle Umrüstungen zwischen Produktvarianten und unterstützt damit Kleinstserien sowie flexible Fertigung. Die NCB-Tapper-Maschine unterstützt zudem gängige Kommunikationsprotokolle moderner Fabriken, was zentrales Monitoring, Warnungen für vorausschauende Wartung und Produktionsanalysen ermöglicht. Das integrierte automatische Ladesystem minimiert manuelle Eingriffe, indem es das Aufnehmen, Ausrichten und Präsentieren der Rohre vor dem Rohrendenformkopf vollständig automatisiert. Dadurch verringern sich das Risiko von Fehlzugriffen, Ausschuss und Stillstandszeiten, während die Durchsatzkonstanz steigt.
Lärmminderung und Bedienerkomfort
Lärmminderung ist ein zentraler Unterscheidungsfaktor der BR-NCB-Baureihe. Der geräuschfreie Gewindeschneider nutzt präzise Zeitsteuerungen und schallgedämpfte Gehäuse, wodurch die Schalldruckpegel während des Gewindeschneidens deutlich gesenkt werden. Das Ergebnis ist ein ergonomischerer Arbeitsplatz mit geringeren Anforderungen an den Gehörschutz und einer verbesserten Konzentration der Beschäftigten. Das geräuschfreie Gewindeschneider-Design beeinträchtigt nicht die Leistung: Es gewährleistet weiterhin eine hohe Drehmomentübertragung und eine präzise Gewindeformung und bietet im Vergleich zu herkömmlichen Gewindeschneidern eine messbare Reduktion der Lärmbelastung.
Werkzeugeinsatz und Wartungseffizienz

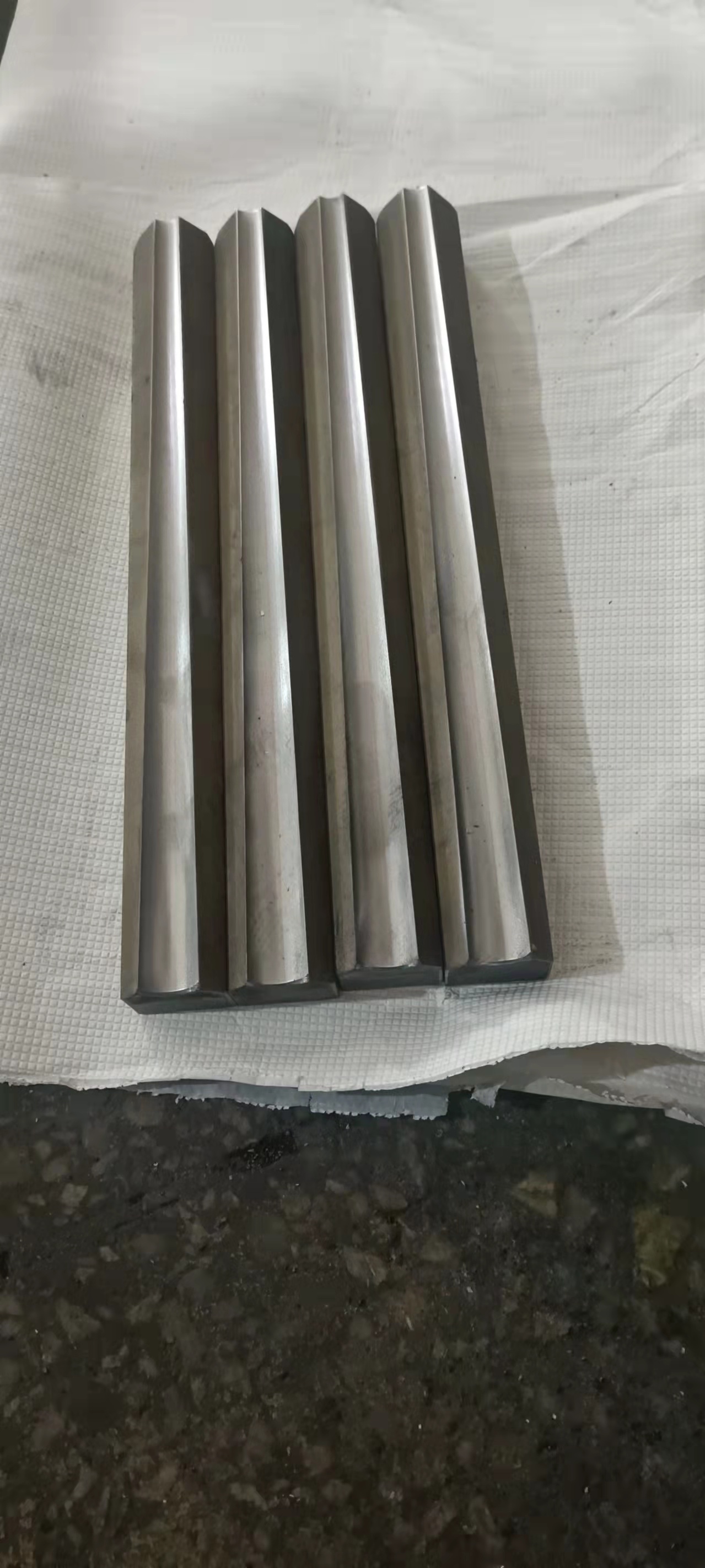

Die geräuschlose BR40/60/80…NCB-Rohrendformmaschine mit automatischem Ladesystem ist für einfache Werkzeugwechsel und unkompliegte Wartung konzipiert. Schnellwechsel-Werkzeugaufnahmen und modulare Matrizenhalter ermöglichen eine rasche Umkonfiguration für unterschiedliche Endformgeometrien. Das automatische Ladesystem weist leicht zugängliche Verschleißstellen und intuitive Justiermechanismen auf, sodass Wartungsteams routinemäßige Servicearbeiten zügig durchführen können. Zudem steht bei der Komponentenauswahl Haltbarkeit und Verfügbarkeit im Vordergrund, um Lieferzeiten für Ersatzteile zu minimieren und die Maschinennutzungszeit zu maximieren.
Produktionsqualität und Konsistenz
Die Qualitätssicherung ist in die Steuerungslogik der NCB-Tapper-Maschine integriert. Sensoren und Prüfpunkte erkennen unvollständige Formen, Fehlausrichtungen oder Abweichungen beim Tappen und lösen automatisierte Aussortier- oder Nacharbeitsschritte aus. Die Parameter für die Rohrendformung werden über Regelkreissysteme präzise gesteuert, um sicherzustellen, dass jedes Teil die vorgegebenen Maßtoleranzen und Oberflächenqualitätsanforderungen erfüllt. Da das automatische Ladesystem eine konstante Teileausrichtung und Einlaufgeschwindigkeit gewährleistet, ergibt sich ein Produktionsstrom mit geringer Streuung – ideal für nachgelagerte Montage- oder Endbearbeitungsprozesse.
Energieeffizienz und Nachhaltigkeit
Bao Ruis Designphilosophie legt den Schwerpunkt auf eine effiziente Energienutzung. Die BR-NCB-Baureihe integriert energiesparende Servoantriebe und optimierte Zyklenprofile, um den Gesamtenergieverbrauch im Vergleich zu herkömmlichen hydraulischen oder pneumatischen Systemen zu senken. Geringere Geräuschemissionen sowie weniger Materialverschwendung durch präzises Umformen tragen zu einer nachhaltigeren Produktionsumgebung bei. Die Genauigkeit des automatischen Ladesystems verringert zudem die Häufigkeit von Ausschussstücken und senkt so den Rohstoffverbrauch – ein Beitrag zu kosteneffizienten und ökologisch verantwortungsvollen Fertigungspraktiken.
Sicherheit und Konformität
Sicherheit steht bei der BR40/60/80…NCB geräuschlosen Tapper-Rohrendformmaschine mit automatischem Ladesystem im Vordergrund. Schutzeinrichtungen um bewegte Komponenten, Not-Aus-Zonen und verriegelte Türen schützen Bediener und Wartungspersonal. Das geräuschlose Tapper-Design trägt zur Einhaltung der gesetzlichen Lärmschutzvorschriften am Arbeitsplatz bei, und die elektrischen sowie mechanischen Systeme der Maschine entsprechen internationalen Sicherheitsstandards. Optionale Lichtvorhänge und Upgrades der Sicherheits-SPS können für Standorte mit erhöhten regulatorischen Anforderungen integriert werden.
Technische Spezifikationen und Varianten
Die BR-NCB-Modellreihe – erhältlich in den Varianten BR40, BR60, BR80 und weiteren – deckt eine breite Palette an Rohrdurchmessern und Fertigungsgeschwindigkeiten ab. Jedes Modell unterstützt mehrere Umformvorgänge, und das automatische Beschickungssystem ist skalierbar, um den Durchsatzanforderungen zu entsprechen. Technische Spezifikationen wie maximale Rohrlänge, Umformkraft, Gewindeschneid-Drehmomentbereich und Zykluszeit sind kundenspezifisch konfigurierbar, sodass Bao Rui die optimale NCB-Gewindeschneidmaschine für jede Anwendung liefern kann.
