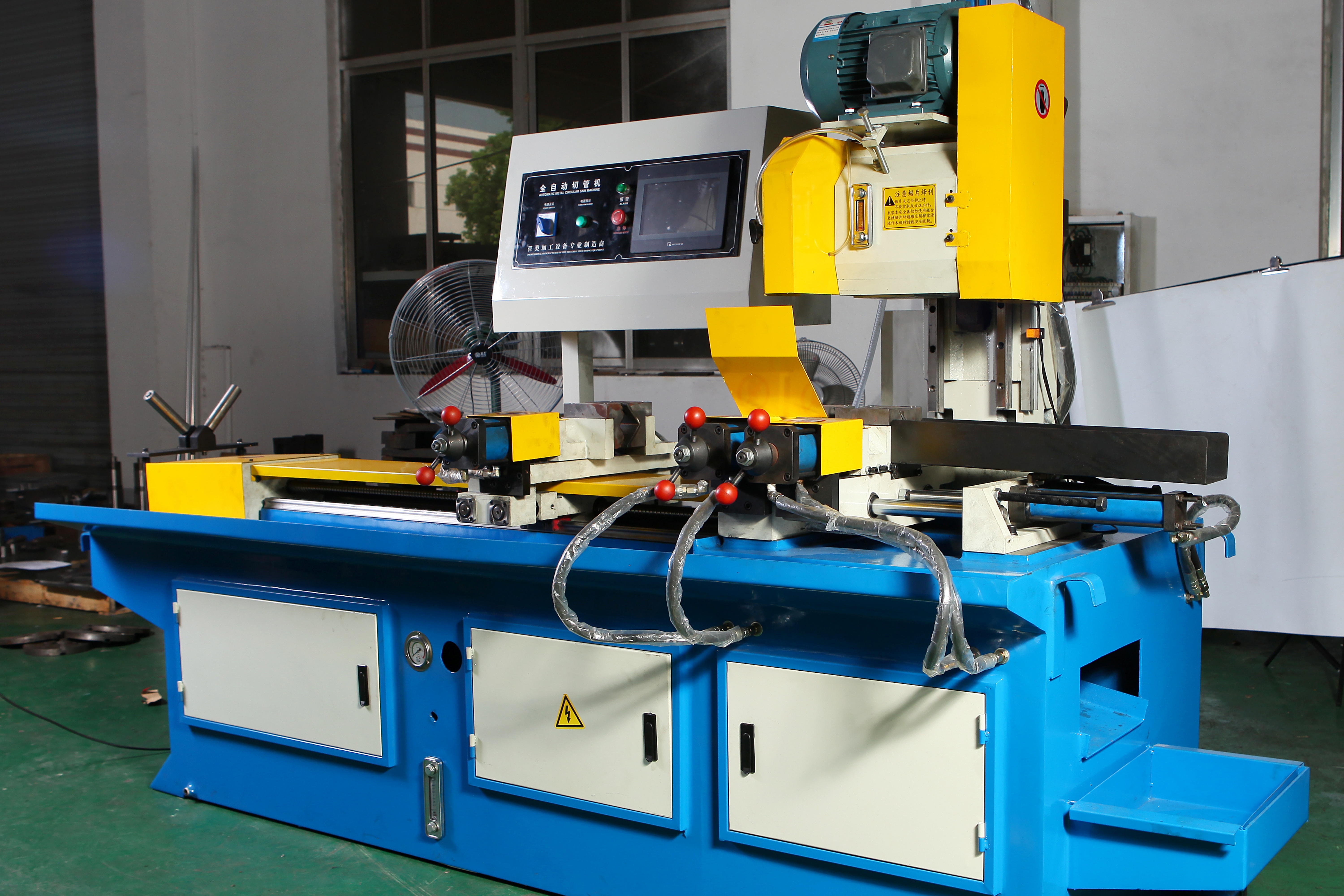

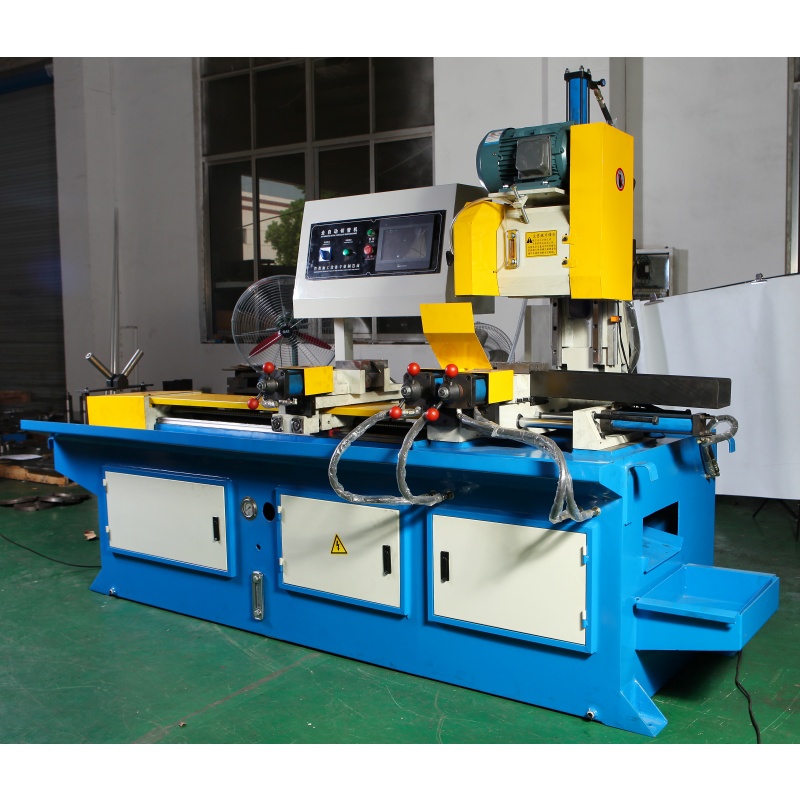

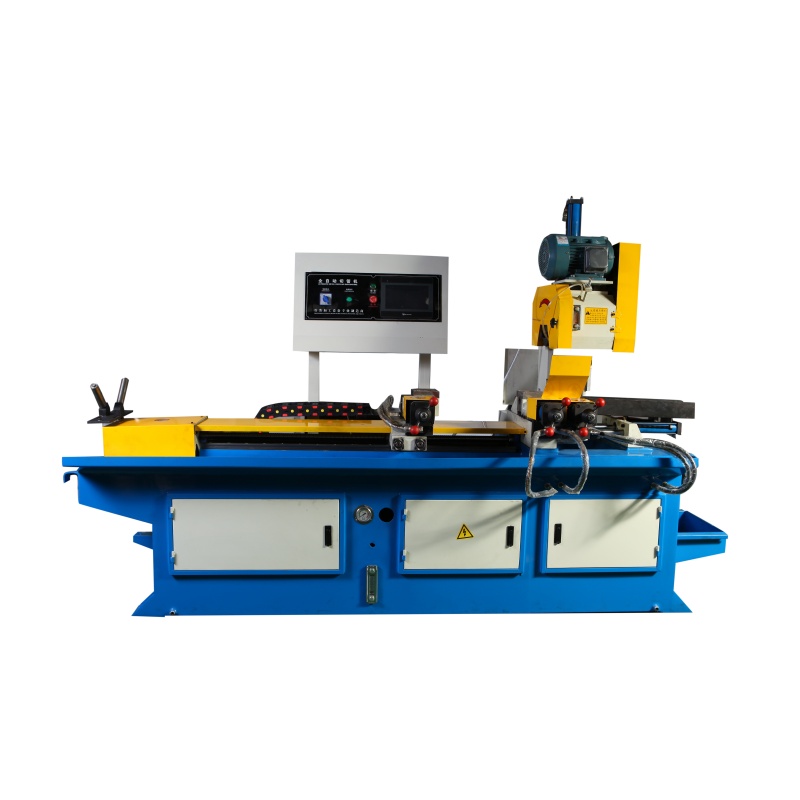

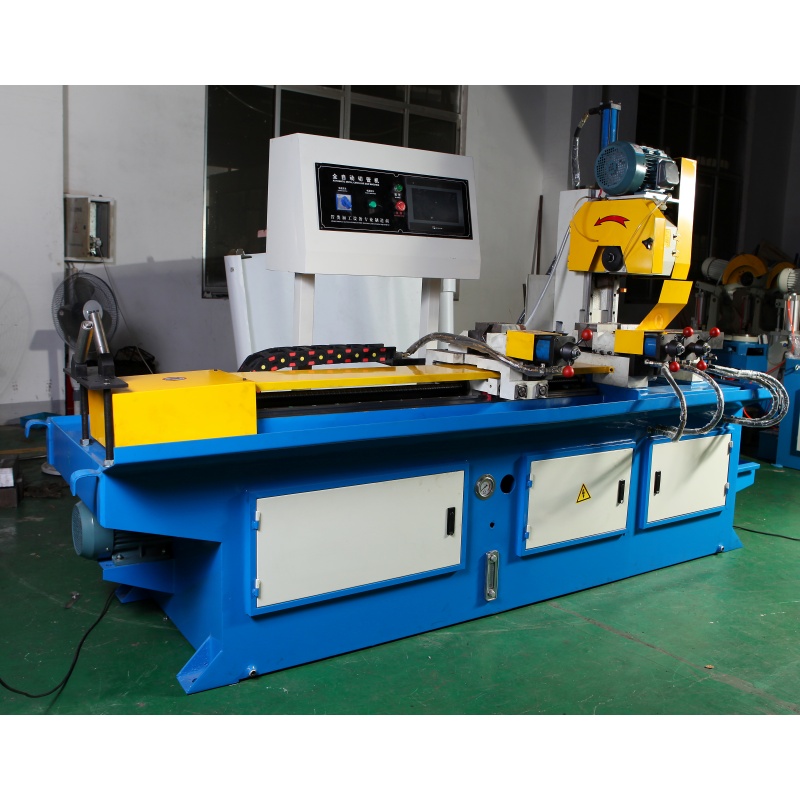

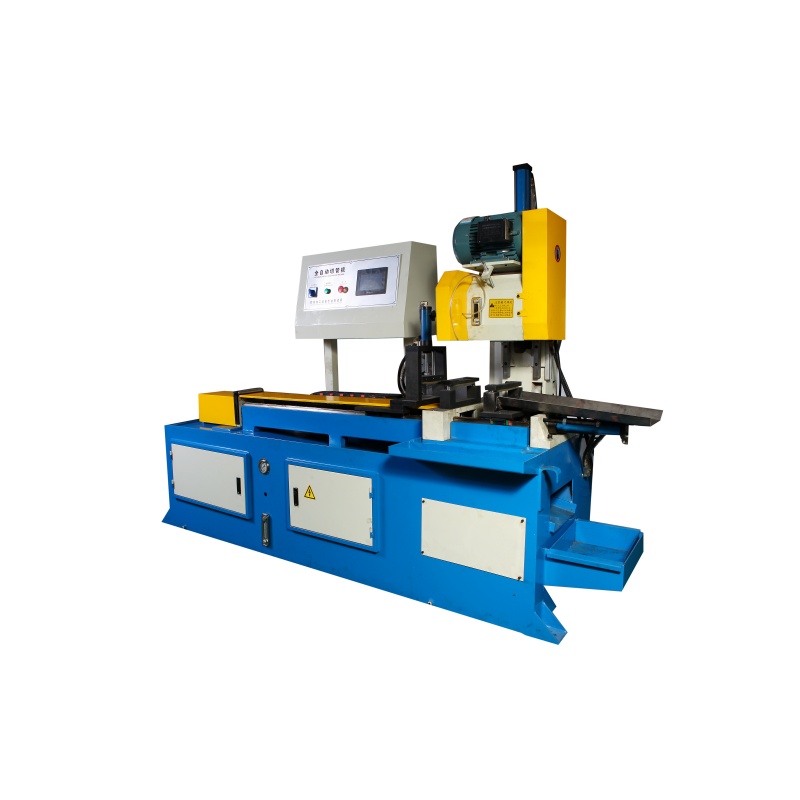

تناسب هذه الماكينة الأنابيب ذات القطر الكبير والقضبان الصلبة، وتدعم قطع الأنابيب الدائرية والمربعة والمستطيلة، وكذلك القضبان الصلبة الدائرية والمربعة.

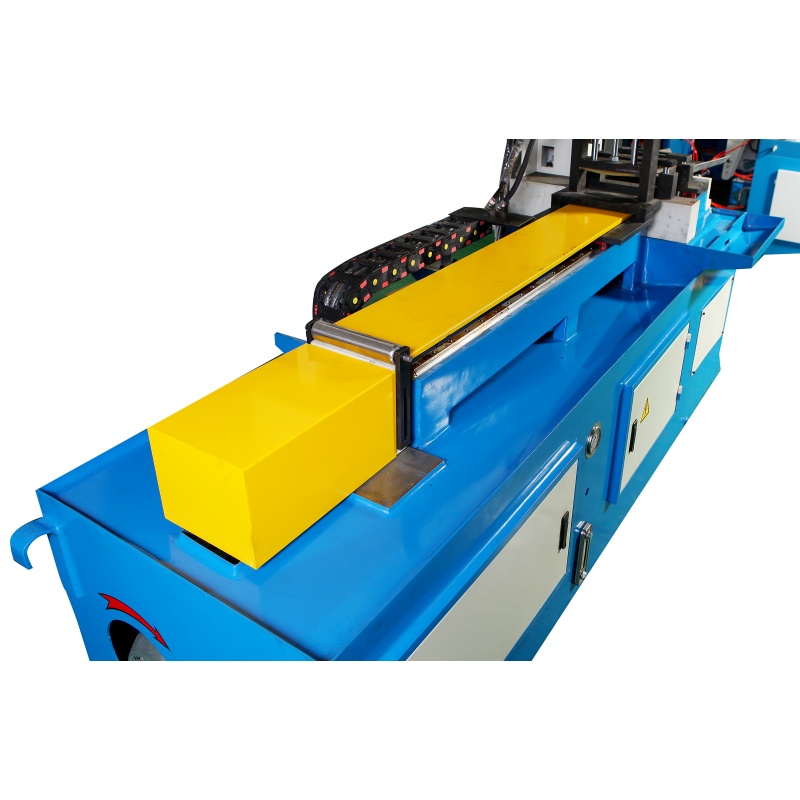

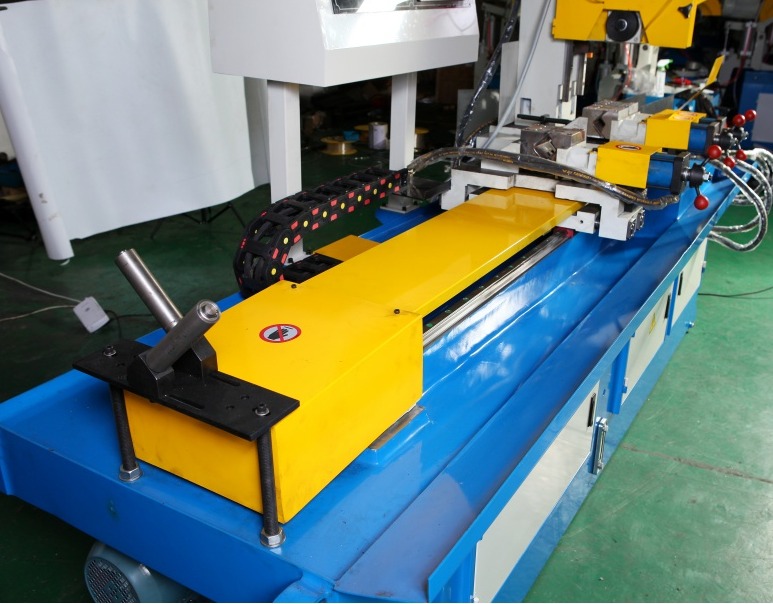

توفر نظام التغذية الذي يُدار بواسطة المحركات الكهربائية تحكّمًا مستقرًّا في طول المادة، ما يقلل من التباين الأبعادي الناتج عن التغذية اليدوية ويحسّن الاتساق في الإنتاج الدفعي.

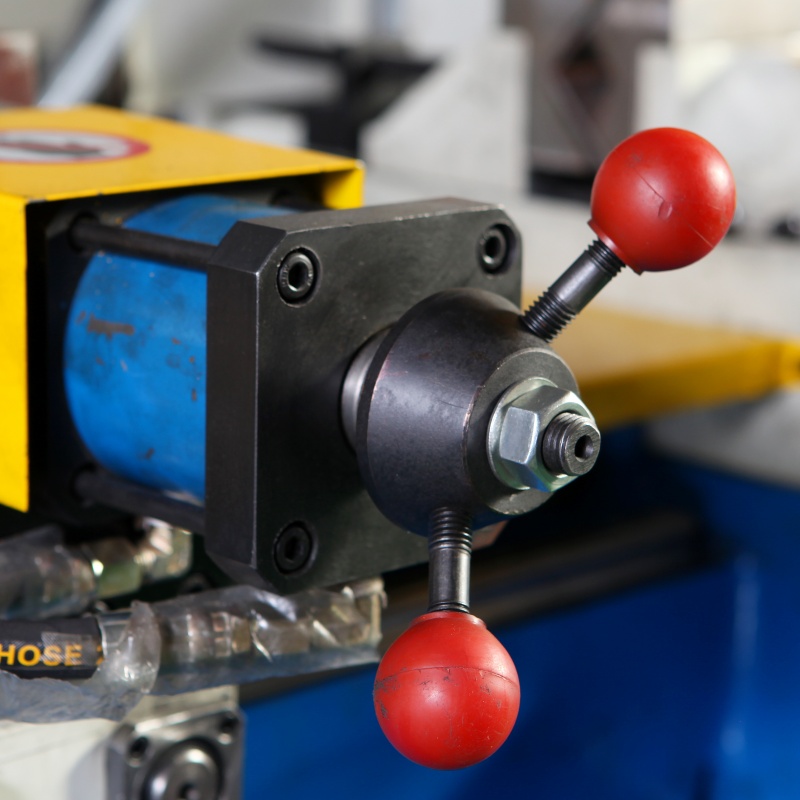

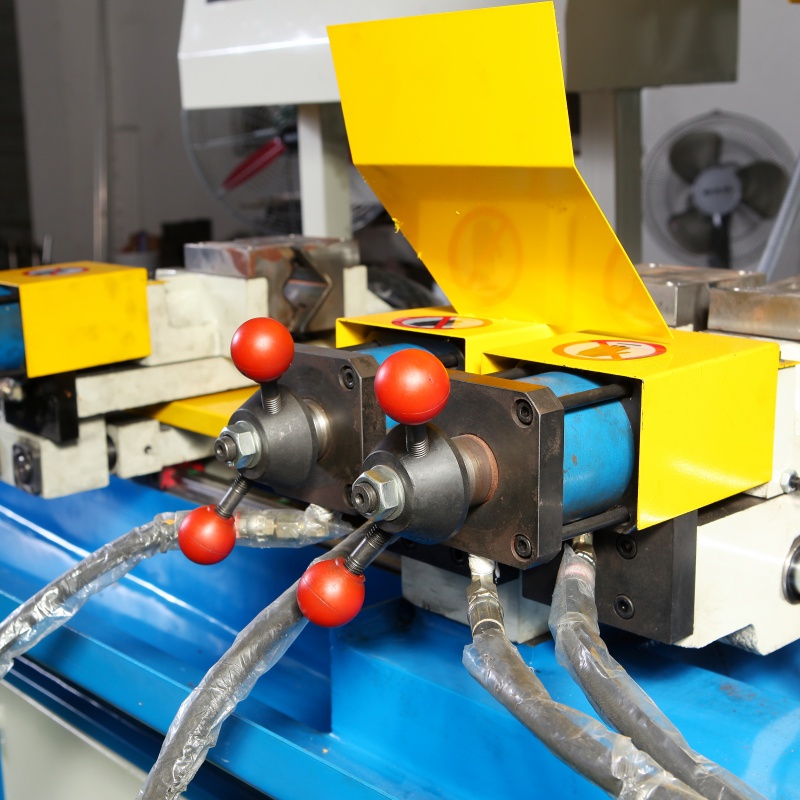

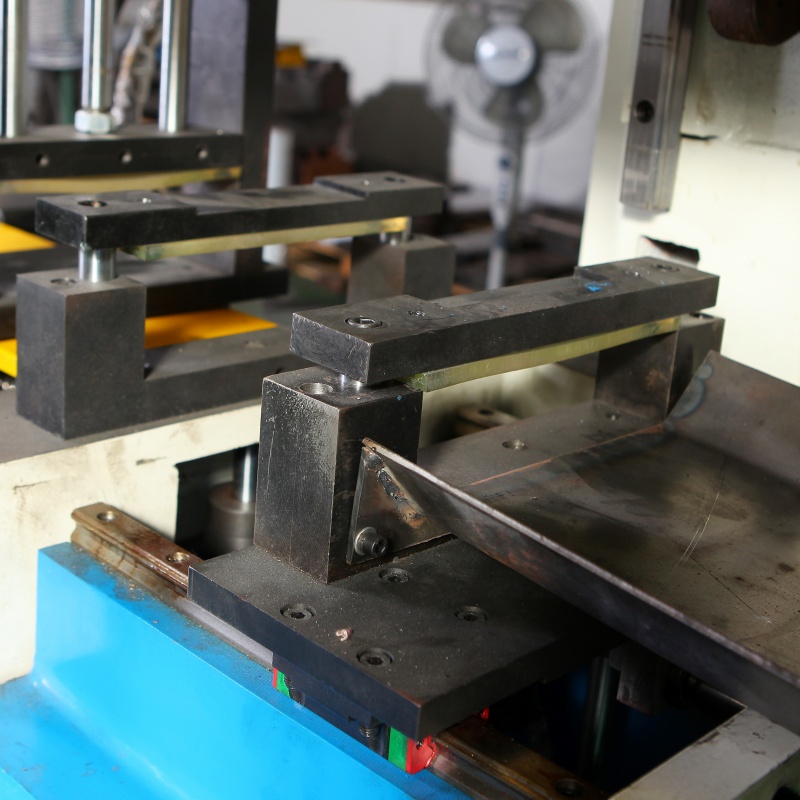

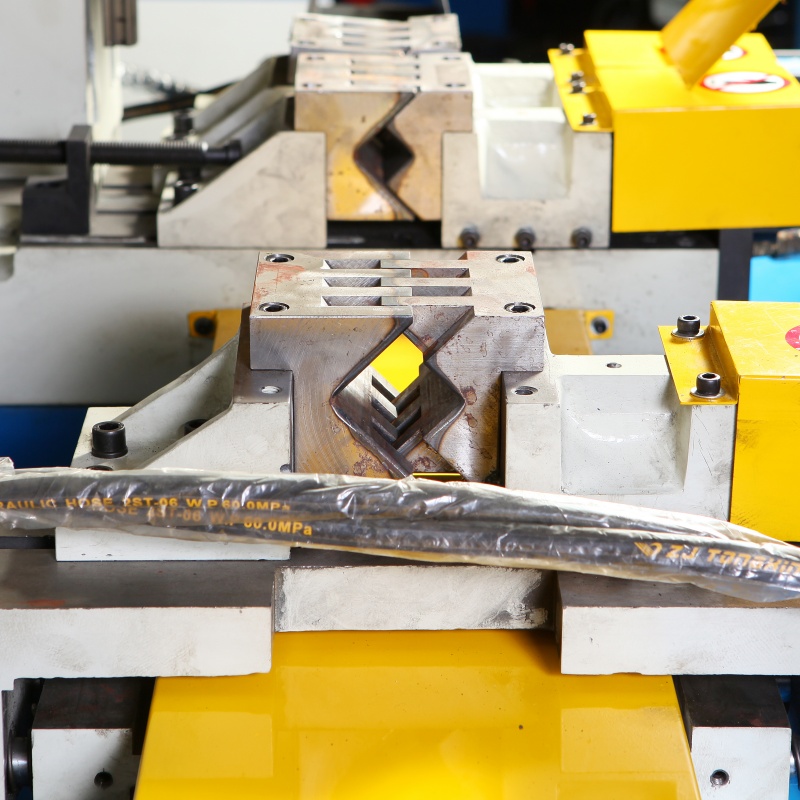

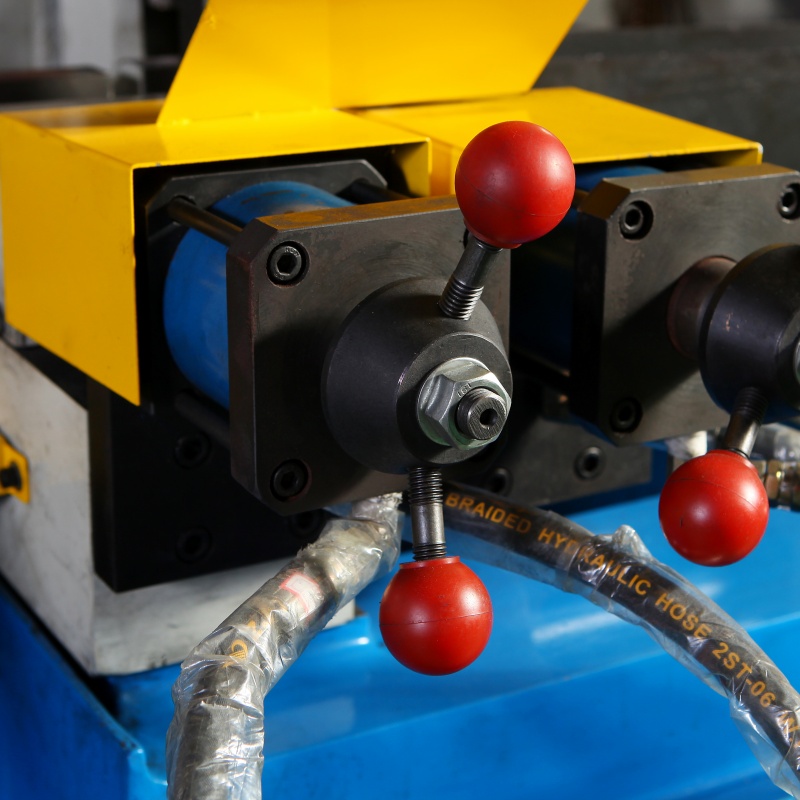

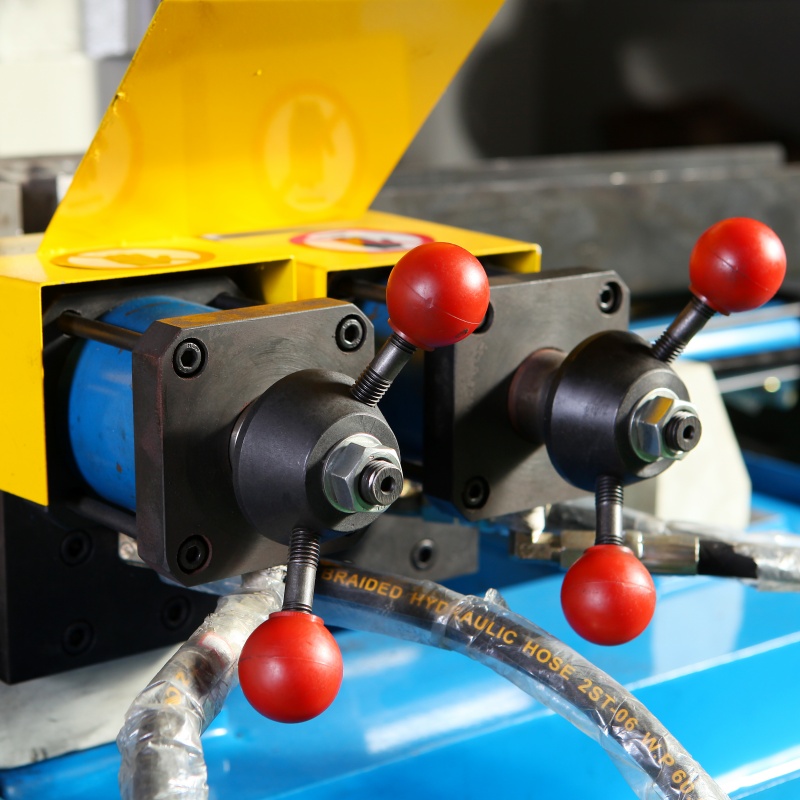

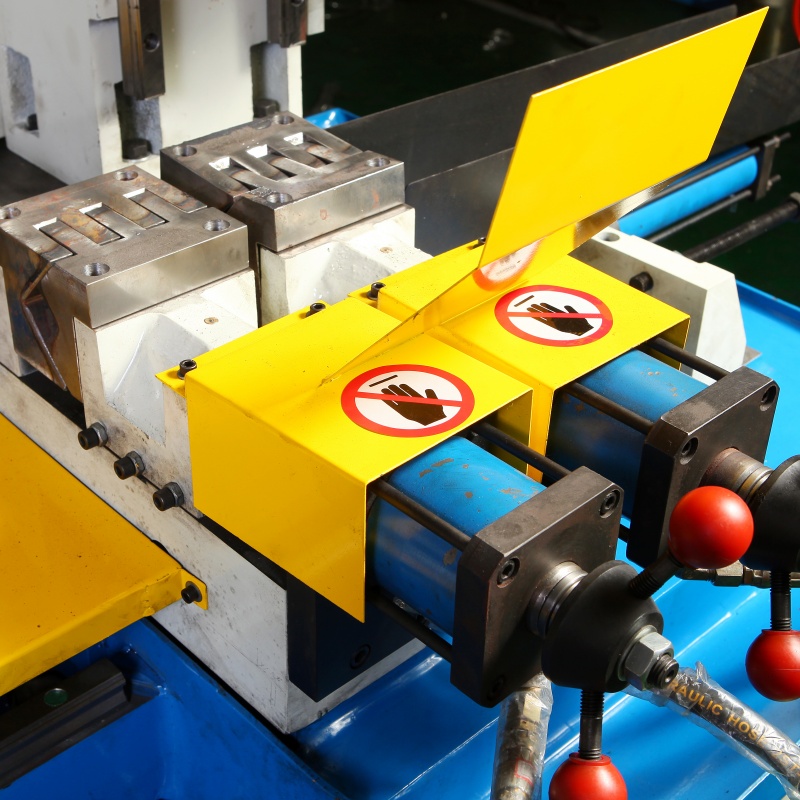

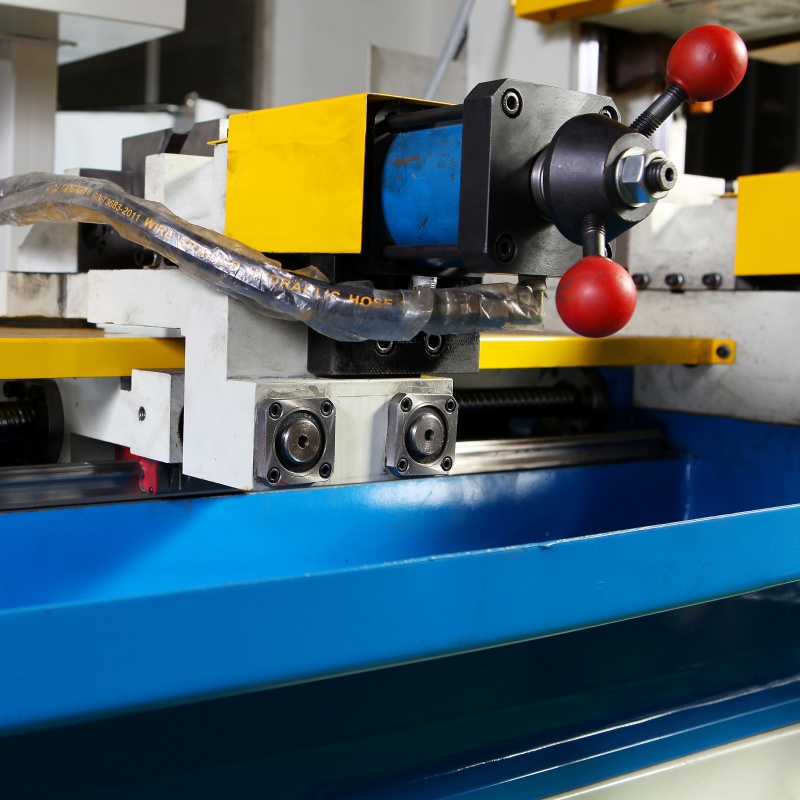

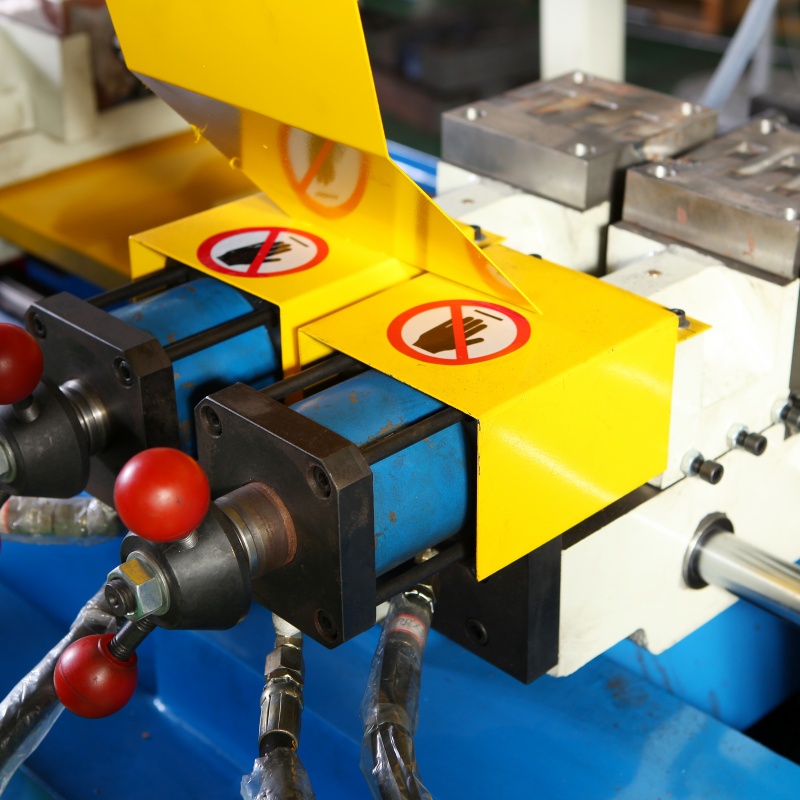

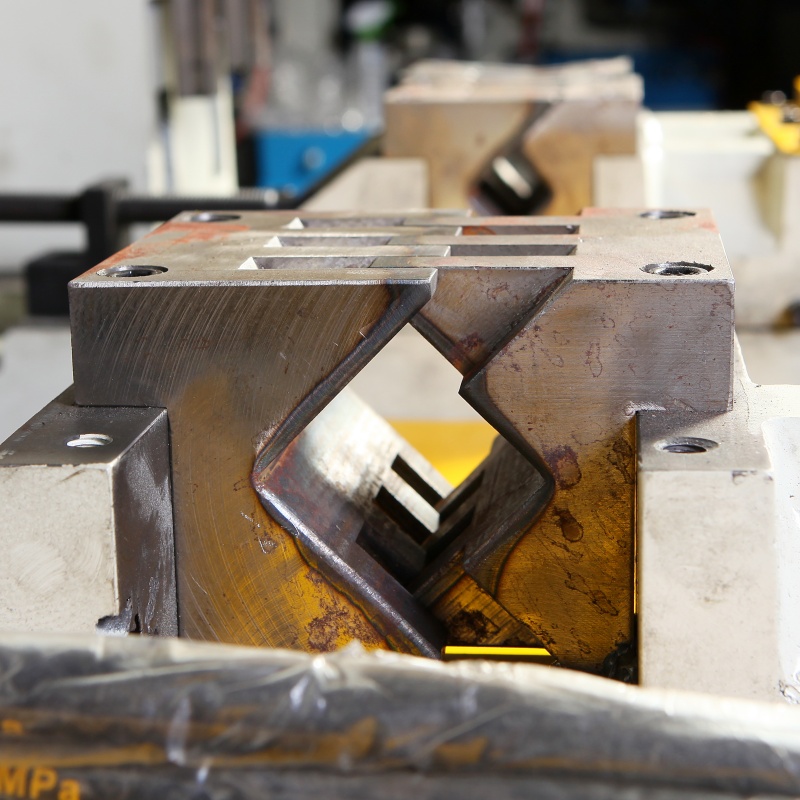

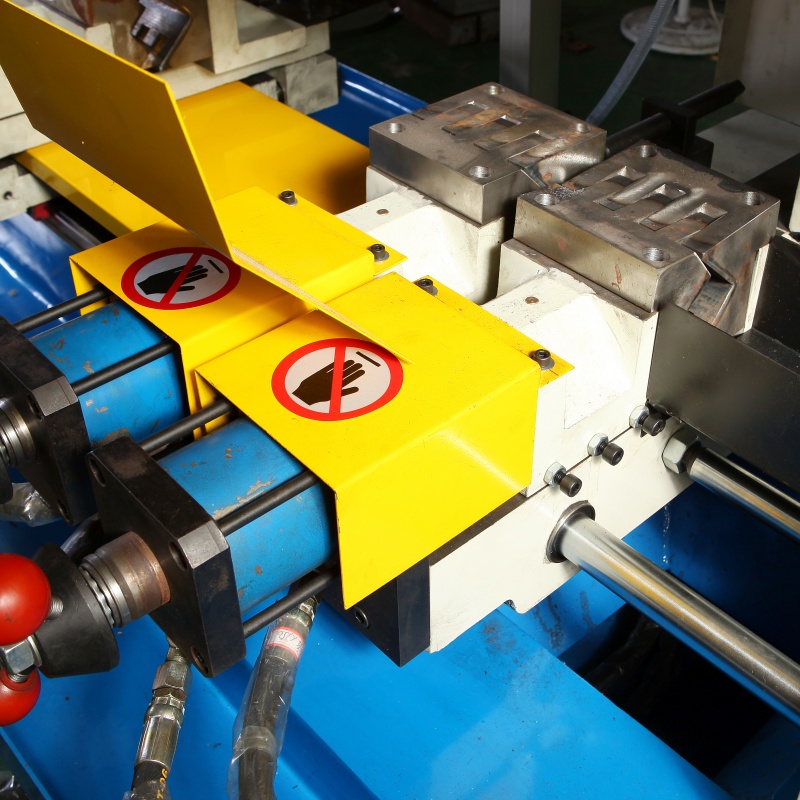

الآلة مزوَّدة بثلاثة أجهزة تثبيت يمكن ضبط ضغطها وفقًا لحجم المادة. وهذا يساعد في تقليل حالات التثبيت غير الكافي والتشوّه الذي قد تصاب به المادة أثناء عملية القطع.

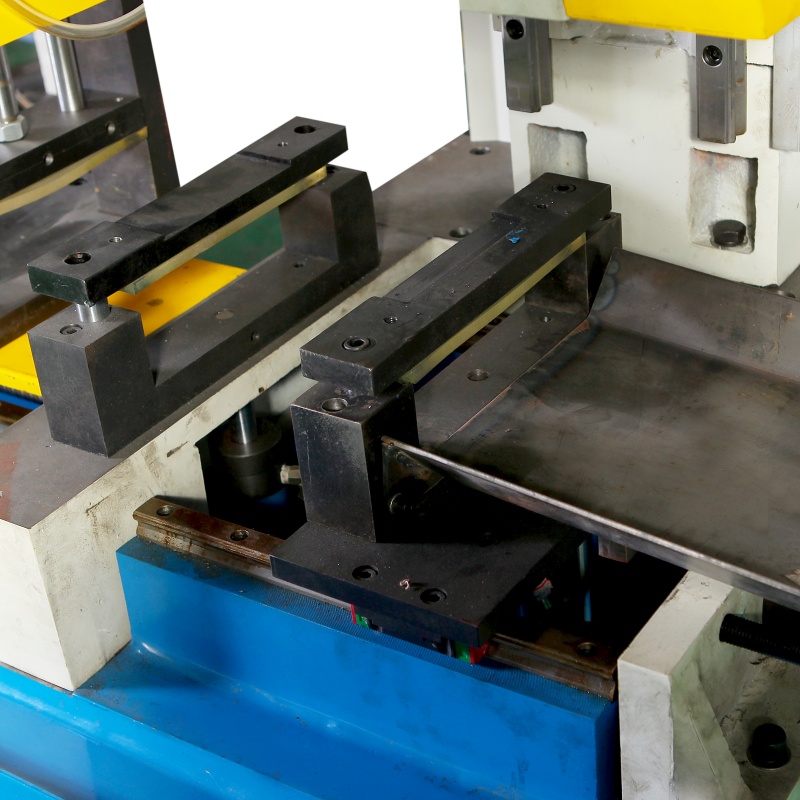

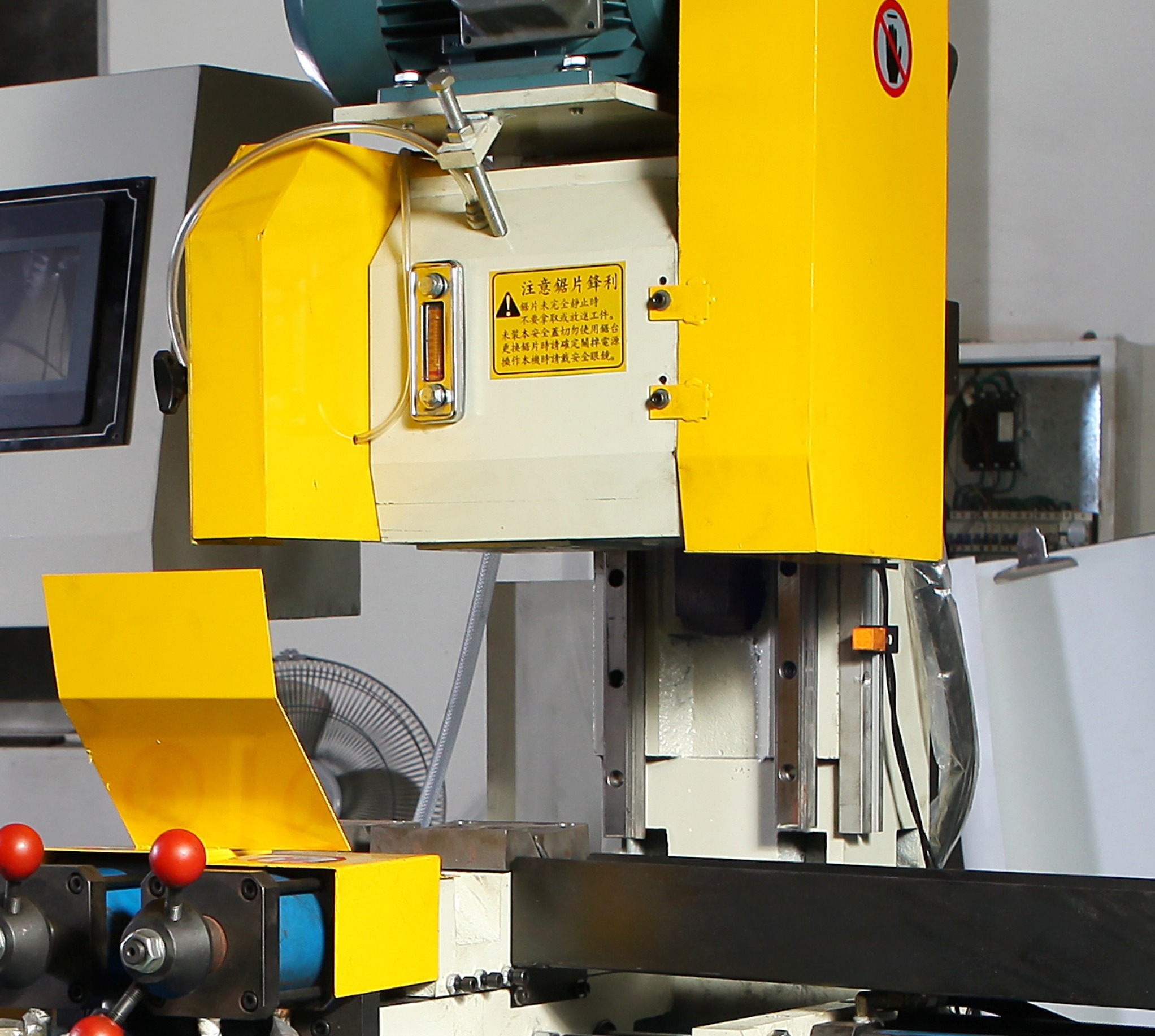

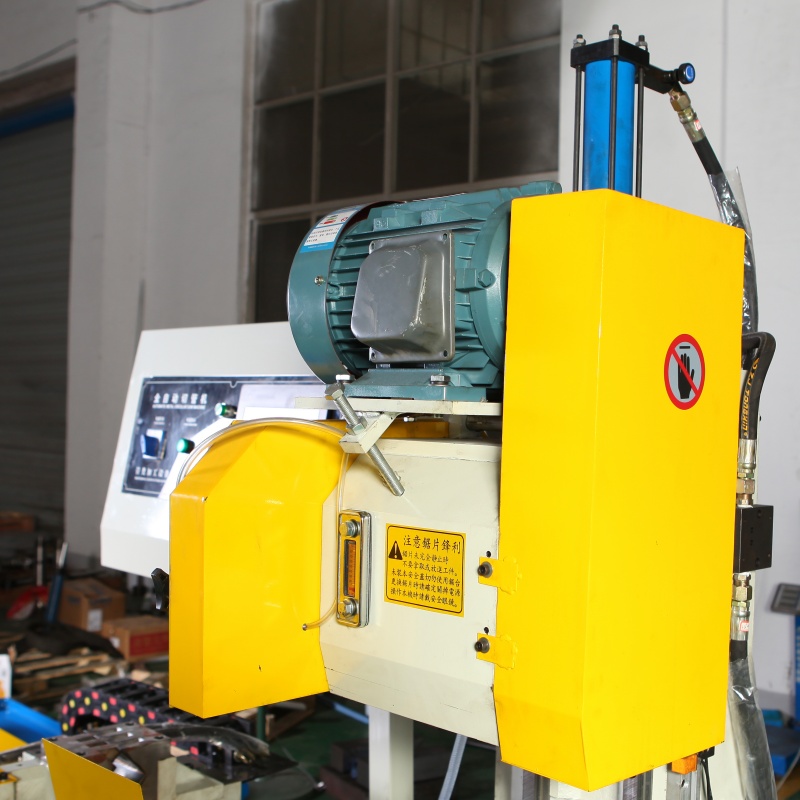

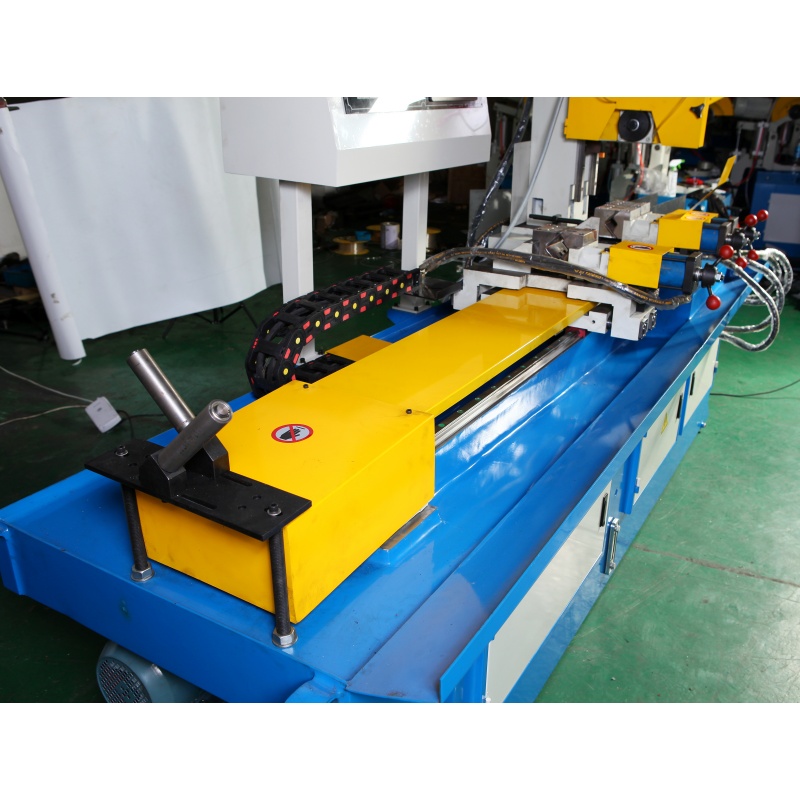

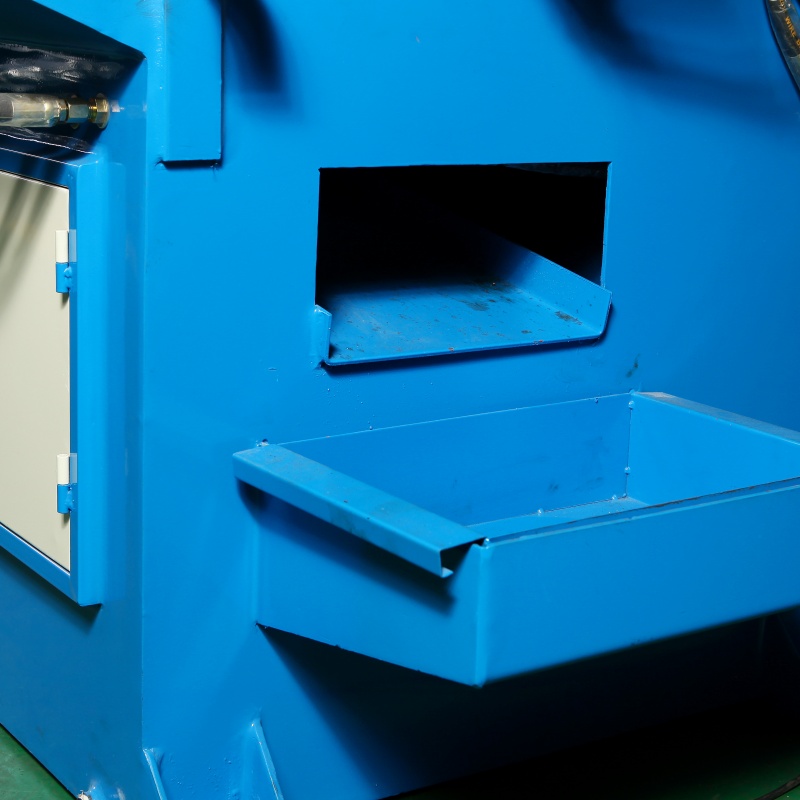

يوفر هيكل التغذية الانزلاقي العمودي دعمًا صلبًا ومستقرًّا أثناء عملية النشر، ويساعد في تركيز الرقائق الناتجة عن عملية القطع.

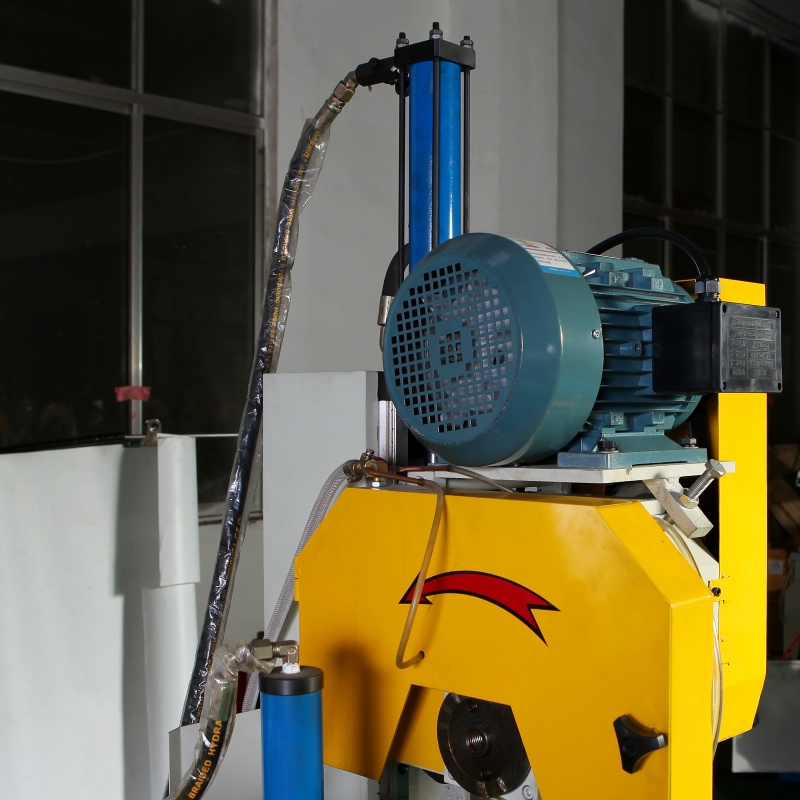

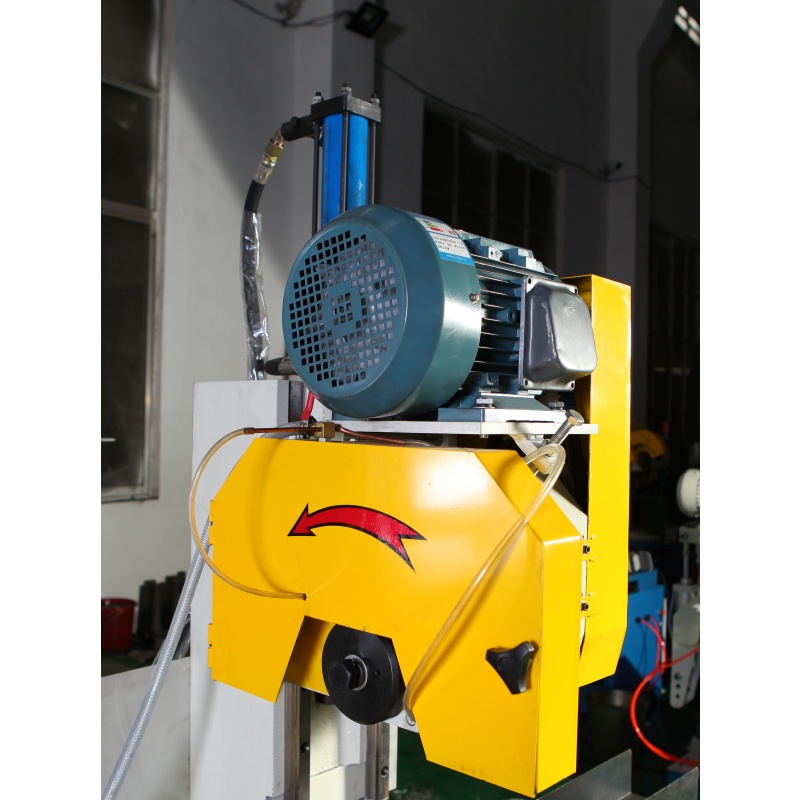

تتميَّز الآلة بأنظمة تزييت وتدفئة ذاتية للشفرة، ما يساعد في تقليل الاحتكاك والحرارة أثناء القطع، والحفاظ على أداء الشفرة ثابتًا، وتيسير الصيانة اليومية.

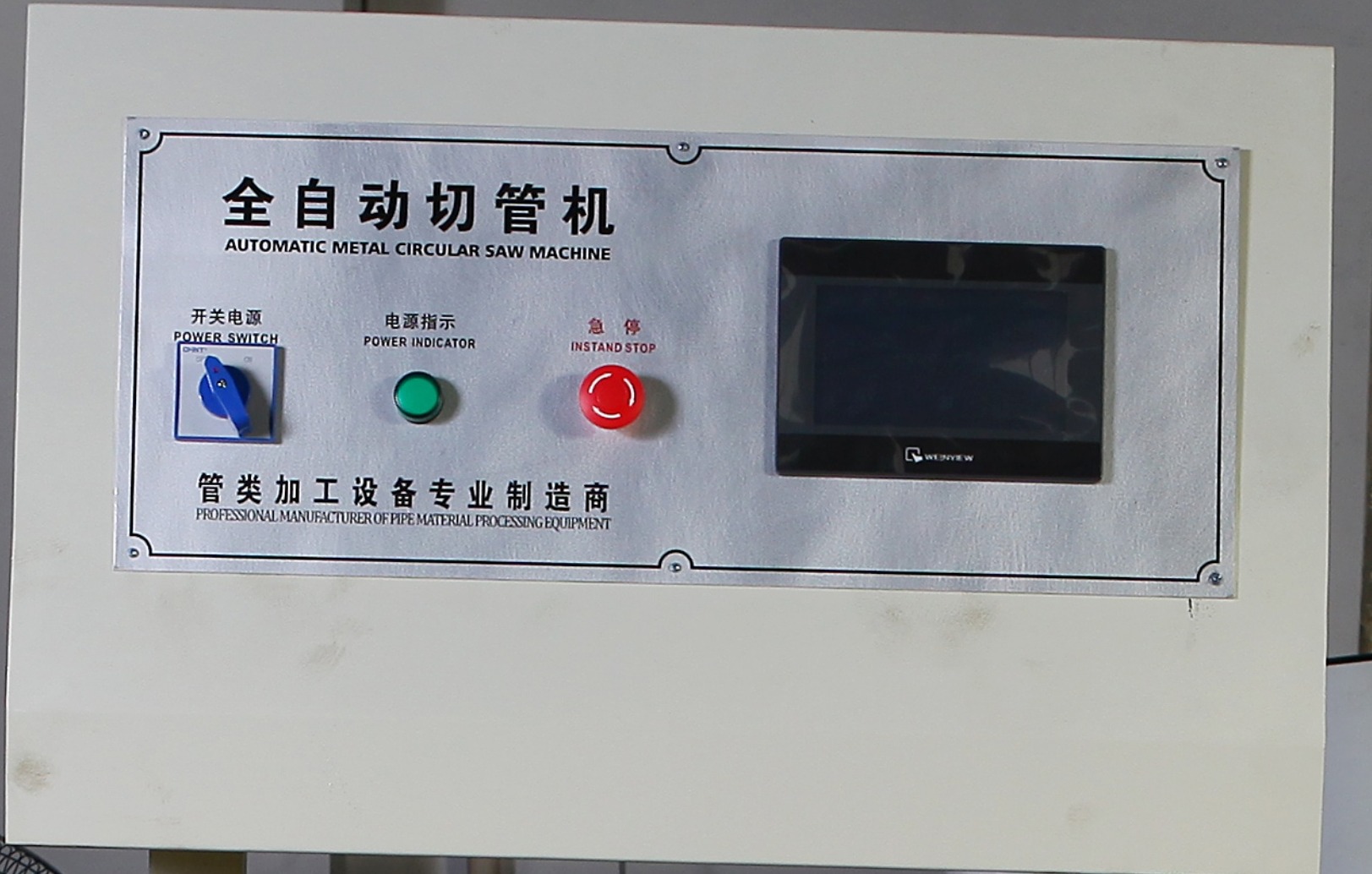

يمكن إدخال بيانات المعالجة عبر شاشة اللمس، بينما يقوم نظام الـ PLC بتنفيذ برامج القطع. ويسمح ذلك للمشغلين بتعيين معايير الإنتاج وإدارتها بشكل أكثر سهولة.
يشمل النظام وظائف إيقاف التشغيل عند نفاذ المادة، وكشف الأعطال، وعرضها. وتساعد هذه الميزات المشغلين على تحديد حالة الجهاز فورًا، وتُبسّط صيانة المعدات وإدارة الإنتاج.

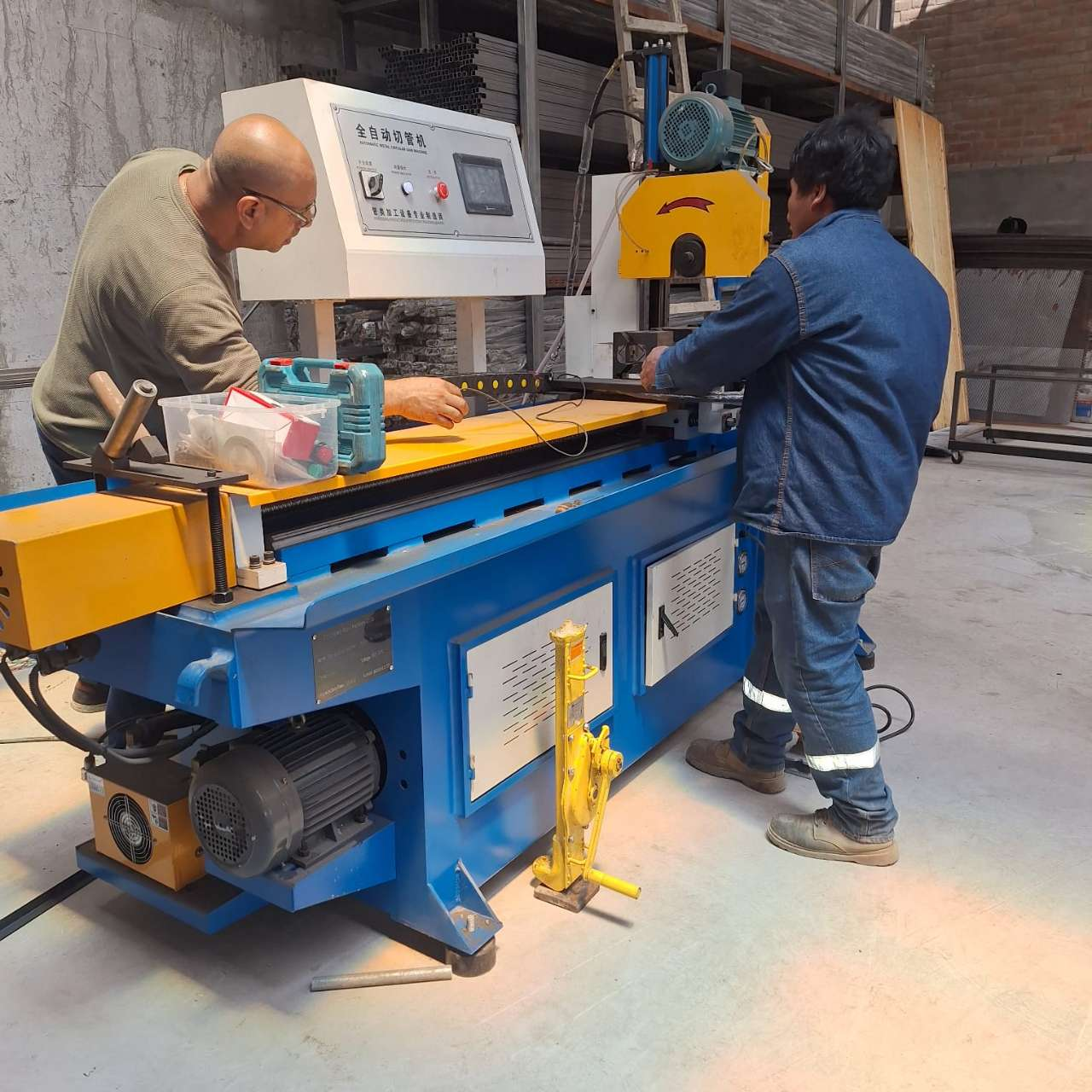

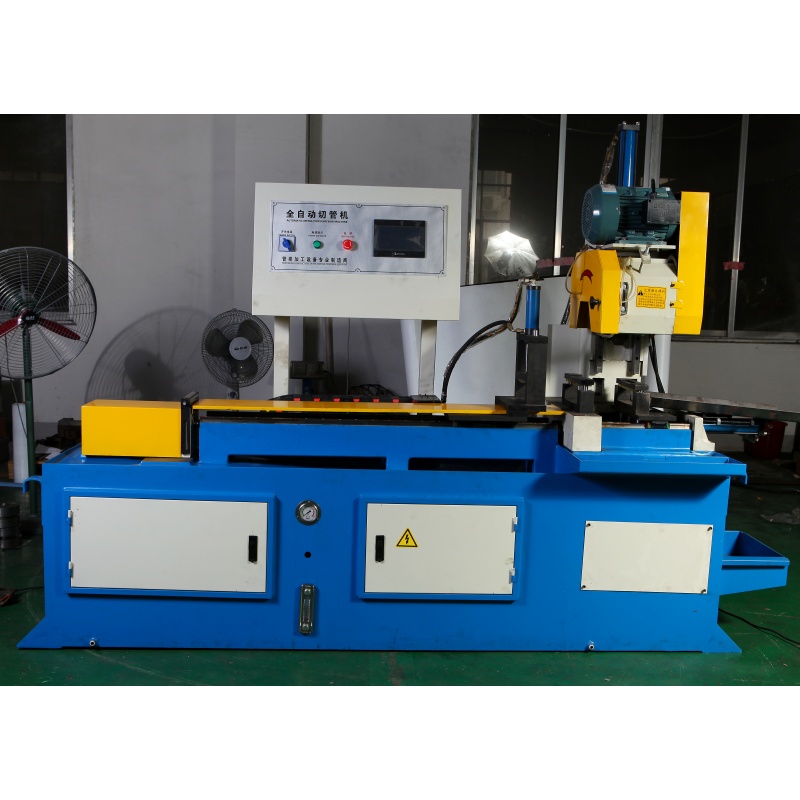

للتغلُّب على التحديات المرتبطة بالقطع عالي التكرار للأنابيب الدائرية والمربعة ذات القطر الكبير (حتى ١٢٠ مم) لصالح شركة رائدة في مجال معدات اللوجستيات بفيتنام—حيث كانت عملية التغذية اليدوية تشكِّل مخاطر أمنية وتعجز عن الحفاظ على دقة ±٠٫١٥ مم أثناء عمليات التشغيل المستمرة لمدة ٢٤ ساعة—قامت شركة باوروي للمachinery بتوفير حل قطع الأنابيب الآلي المحوسب MC-425CNC؛ ويتميَّز هذا النظام بهيكل تغذية انزلاقي رأسي ومجموعة من ثلاثة أجهزة تثبيت دقيقة قابلة للضبط، ما يسمح بعمليات قطع مستقرة لمختلف الملامح المعقدة. ولم يقتصر أثر هذا الحل على خفض تكاليف العمالة لكل وحدة بنسبة ٦٠٪ عبر التشغيل الآلي الكامل دون الحاجة إلى وجود مشغلين، بل ساهم أيضاً في ضمان جودة عالية في تركيب اللحام بفضل تسطُّح ممتاز لأسطح القطع، ما ساعد العميل على زيادة حجم التسليمات بشكل كبير وتعزيز سمعته النوعية في ظل الطفرة الجارية في قطاع البنية التحتية واللوجستيات بفيتنام.
| نموذج الجهاز | MC-425CNC | ملاحظة | |
| سعة قص أقصى | ◎ | φ120mm | |
| □ | 110 mm×110mm | ||
| ● | 55 مم | ||
| ■ | 50×50mm | ||

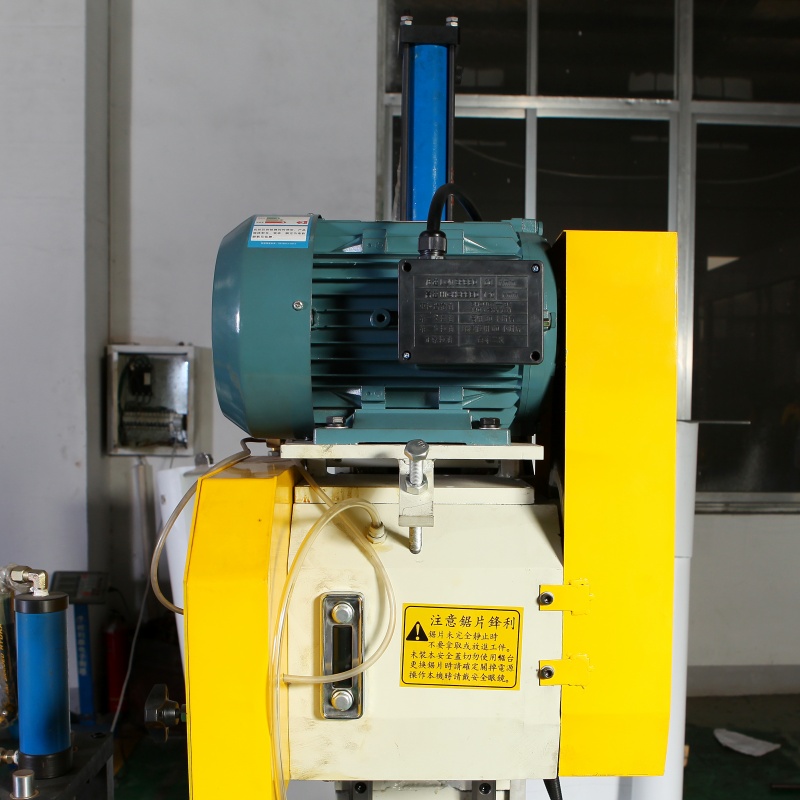

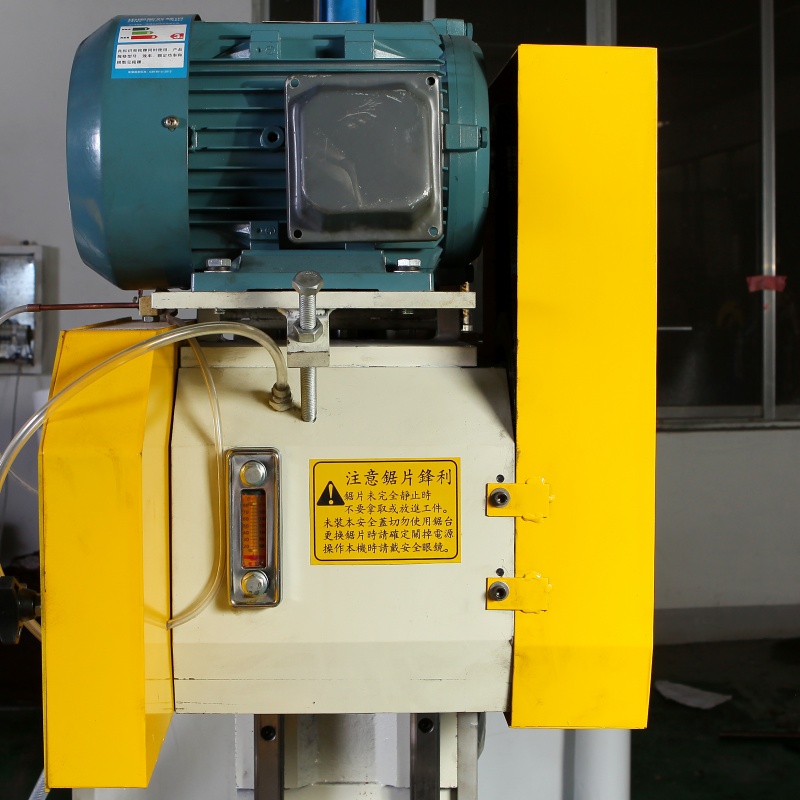

| قوة المحرك الرئيسي | 3.3⁄4Kw | ||
| قوة محرك مضخة الزيت | 2.2 kW | ||

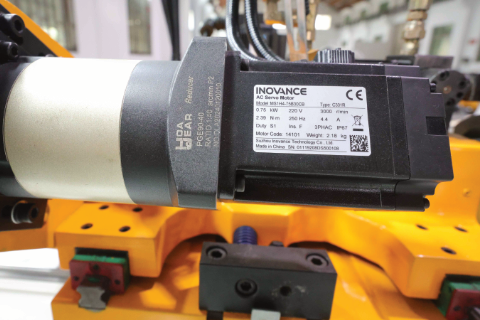

| قوة محرك السيرفو | 1 كيلو واط | ||
| سرعة المغزل | 60-120 | ||
| الشفرات المناسبة | القطر الخارجي | φ250-450mm | |
| الثقب المركزي | φ32mm | ||
| ثقب إبرة | 2XΦ11X65mmPCD | ||

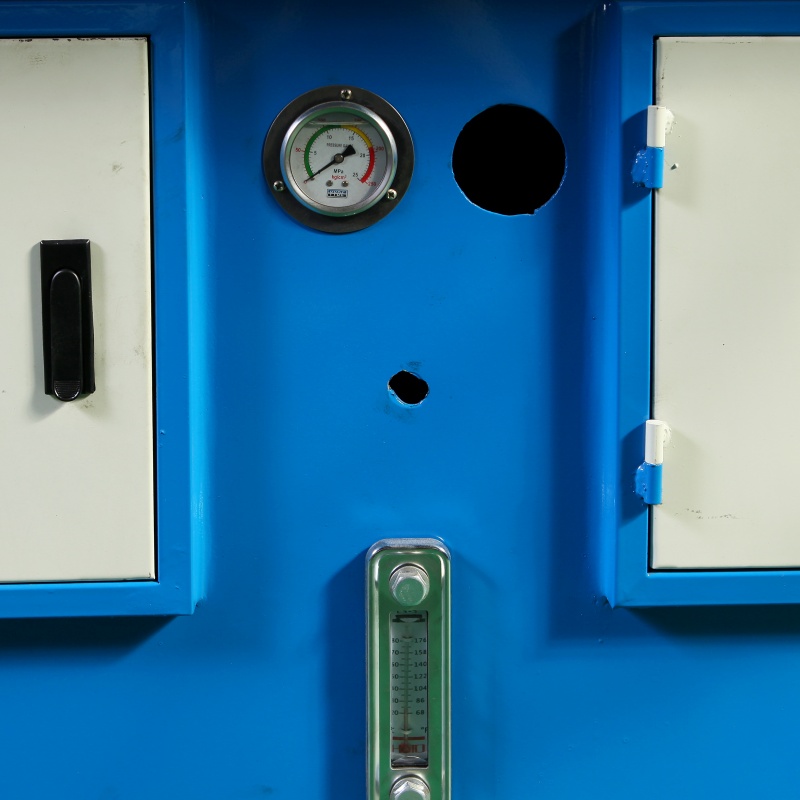

| نظام مضخة الزيت | محرك بـ 4 مراحل، مضخة ثنائية، ضغط عمل 25-50 كجم/سم². | ||
| ضربة التغذية | 1500mm×عدة مرات | مخصص | |
| دقة التغذية | ±0.15 | ||
| دقة القطع | ±0.15 | ||
| دقة الرسم | ±0.15 | ||
| نظام التبريد | محرك 90W، تبريد تلقائي دائري | ||
| وزن الآلة | ١٥٠٠ كجم | ||
تقدم شركة باو روي جهاز قطع الأنابيب باستخدام الحاسب الآلي مع نظام تغذية أوتوماتيكي، وهو حلٌّ عالي الأداء صُمِّمَ لتلبية المتطلبات المتزايدة في بيئات التصنيع الحديثة. وقد تم تصميم هذا النظام بدقة عالية وبإمكانيات إنتاجية ممتازة وتكامل سلس، ليُحدث نقلةً نوعيةً في عمليات قطع الأنابيب باستخدام الحاسب الآلي من خلال الأتمتة الذكية والهندسة القوية. وبدمجه بين أحدث تقنيات التغذية الأوتوماتيكية، والتحكم باستخدام الحاسب الآلي، والبرمجيات التكيفية، يُعد جهاز باو روي المثالي للشركات المصنعة التي تبحث عن حلولٍ موثوقةٍ لأتمتة معالجة الأنابيب ومزايا تنافسيةٍ في اتجاهات التصنيع الذكي.
الميزات والقدرات الأساسية
توفّر آلة قطع الأنابيب باستخدام التحكم العددي الحاسوبي مع التغذية الآلية من شركة باو روي مجموعة شاملة من الميزات المصممة لتحسين خطوط الإنتاج. وتعتمد هذه الآلة في جوهرها على نظام قطع الأنابيب باستخدام التحكم العددي الحاسوبي الذي يستخدم محركات سيرفو عالية الدقة وتصميمًا هيكليًّا متينًا لضمان تكرار التحملات بدقة عبر مختلف أقطار الأنابيب وسماكات الجدران. كما يتيح وحدة التغذية الآلية التعامل المستمر مع المواد، مما يقلّل التدخل اليدوي إلى أدنى حدٍّ ويزيد وقت التشغيل الفعلي إلى أقصى حدٍّ. ويُوفّر واجهة المستخدم الصديقة تشغيلَ البرامج وتعديلها واسترجاع المهام والتقارير التشخيصية بكل سهولة من قِبل المشغل، بينما تحمي أنظمة السلامة المدمجة العاملين والمعدات.
تتم دعم أداء القطع الدقيق بواسطة منصة تتحكم بها حاسوبيًّا متعددة المحاور، ما يمكِّن من تنفيذ هندسات قطع معقَّدة، وحواف مائلة، وتشطيبات نهائية عالية الجودة. ويُعتبر هذا الدقة سببًا في ملاءمة الآلة للصناعات التي تتطلَّب معايير دقيقة جدًّا، مثل صناعات السيارات والأثاث والبناء والطاقة والمعدات الصناعية. كما أن الجمع بين التغذية الأوتوماتيكية وقدرات قطع الأنابيب بالحاسوب يقلِّل من أوقات الدورة ويحسِّن اتساق القطع، ما يحرِّر المشغلين المهرة لي сосредоточиться على مهام ذات قيمة أعلى.
التطبيقات عبر الصناعات
تُستخدم آلة باو روي في نطاق واسع من احتياجات أتمتة معالجة الأنابيب. وفي قطاع تصنيع المركبات ووسائل التنقّل، تدعم هذه المنظومة معالجة الأنابيب الإنشائية ومكونات العادم والوحدات الفرعية للشاسيه، حيث يكتسب إعداد اللحام بدقة وتحقيق الأطوال المطلوبة أهميةً بالغة. أما في مجال صناعة الأثاث والأعمال المعدنية الداخلية، فتستفيد الشركات من قدرة الآلة على إنتاج أجزاء متطابقة لصنع الإطارات والدعائم. وفي قطاع التشييد والهندسة المعمارية، توظّف الشركات هذه الآلة في إنتاج الدرابزين والأسوار والموصلات الإنشائية.
تتطلب قطاعات الطاقة والصناعة أنابيبَ ثقيلةَ الاستخدام تُصنَّع وفقًا لمواصفات دقيقة جدًّا؛ وتلبّي حلول باو روي هذه المتطلبات عبر آليات تغذية وقطعٍ متينةٍ مُصمَّمة للتشغيل المستمر. كما تستفيد ورش التصنيع المخصصة ومُنتجو العقود أيضًا من مرونة النظام، إذ يمكنها التحوُّل بسرعة بين المهام وأنواع الأنابيب مع أقل وقتٍ ممكنٍ للإعداد. وفي جميع هذه التطبيقات، يعزِّز التكامل بين قطع الأنابيب باستخدام الحاسوب الرقمي (CNC) والتغذية الآلية الإنتاجيةَ، ويقلِّل تكلفة اليد العاملة، ويرفع من جودة التصنيع العامة.
الابتكار في التغذية الآلية والتحكم
تركّز شركة باو روي على الابتكار في كلٍّ من التصميم الميكانيكي واستراتيجيات التحكُّم. وقد صُمِّمت وحدة التغذية الآلية لضمان الإمساك المستقر والتحديد الدقيق لمواقع الأنابيب، وهي تدعم الأنابيب الطويلة والقصيرة والدائرية والمُشكَّلة. وباستخدام نظام تحكُّم خدمي مغلق الحلقة لتثبيت مواضع التغذية، تحتفظ الآلة بدقة عالية في تحديد المواضع حتى عند سرعات إنتاج مرتفعة. وتؤدي هذه التغذية الآلية الموثوقة إلى الحدّ من أخطاء التعامل مع المواد، وتحسين كفاءة العمليات اللاحقة مثل اللحام والتجميع.
من ناحية التحكم، يدمج منصة التحكم العددي الحاسوبي (CNC) خوارزميات حركة متقدمة واستراتيجيات ترتيب الأجزاء (nesting) لتحسين تسلسل عمليات القطع وتقليل الهدر. كما تتيح جدولة الأجزاء الذكية وتنظيم قائمة المهام للمصنّعين الحفاظ على إيقاع إنتاجٍ دقيقٍ مع القدرة على التكيّف مع تغير تركيبات الأجزاء. علاوةً على ذلك، يدعم البرنامج المراقبة والتسجيل عن بُعد، ما يمكّن الصيانة القائمة على البيانات وضبط الأداء. وتجسِّد هذه الابتكارات التزام شركة باو روي بأتمتة معالجة الأنابيب ودورها في دعم اتجاهات التصنيع الذكي.
المزايا التقنية وسمات التصميم البارزة
تتميَّز ماكينة قطع الأنابيب التلقائية بالتحكم العددي الحاسوبي من باو روي بعدة مزايا تقنية تُفرِّقها عن الأنظمة التقليدية. أولاً، يوفِّر هيكل الماكينة الصلب والإرشادات الدقيقة ثباتاً عالياً أثناء القطع عالي السرعة، مما يقلِّل الاهتزازات ويجعل جودة السطح أفضل. ثانياً، يتميَّز آلية التغذية التلقائية بأنها وحدوية ويمكن تكييفها بسهولة مع سرعات تغذية مختلفة، وأسنان تثبيت مختلفة، ومدى أطوال مختلف، ما يوفِّر حلاً قابلاً للتوسُّع في بيئات إنتاج متنوِّعة.
ثالثًا، تم تحسين بنية التحكم الرقمي بالحاسوب (CNC) لمهام معالجة الأنابيب—وذلك من خلال توليد سريع لمسارات الأدوات للملفات الدائرية وغير الدائرية، والتحكم التكيفي في معدل التغذية لتغيرات سماكة الجدار، ونظام فعّال لتجنب الاصطدامات. ويضمن دمج أجهزة الاستشعار الكشف المتسق عن وجود الأنبوب وموقعه وحالة طرفه، مما يقلل من الهدر وإعادة المعالجة. رابعًا، تقلل القرارات التصميمية التي تراعي سهولة الصيانة—مثل نقاط الخدمة المُتاحة بسهولة ومؤشرات العطل التنبؤية—من وقت التوقف عن التشغيل وتكاليف الصيانة.
فوائد أتمتة معالجة الأنابيب
يؤدي تطبيق ماكينة قص الأنابيب باستخدام التحكم العددي الحاسوبي مع نظام التغذية الآلي من شركة باو روي إلى تحقيق فوائد ملموسة للمصنّعين الذين يسعون لأتمتة عمليات معالجة الأنابيب. وينتج عن ذلك زيادة في الإنتاجية بفضل التغذية الآلية المستمرة والتنفيذ السريع عبر أنظمة التحكم العددي الحاسوبي، بينما تتحسَّن دقة الأجزاء وتكرارها، مما يرفع جودة المنتج ويقلِّل الحاجة إلى إعادة المعالجة لاحقًا. كما ترتفع كفاءة العمالة نظرًا لانخفاض عدد خطوات المناورة اليدوية المطلوبة، ما يخفِّض خطر الإصابات والإرهاق. وبفضل طابع هذه الماكينة القابل للتوسُّع، يمكن للشركات توسيع طاقتها الإنتاجية أو تغيير أولويات الإنتاج دون الحاجة إلى استثمارات رأسمالية كبيرة.
التصنيع حسب الطلب والدعم
تَضمن منهجية باو روي في التعاون مع العملاء أن تكون كل آلة أوتوماتيكية لقطع الأنابيب باستخدام الحاسب الآلي مُصمَّمة خصيصًا وفق المتطلبات الفريدة لكل عميل. وباستخدام محاكاة البرمجيات ثلاثية الأبعاد وفريق تصميمٍ ذو خبرة، تقوم باو روي بالتحقق افتراضيًّا من أداء الآلة قبل التسليم، مما يضمن جاهزيتها للإنتاج ويقلل إلى أدنى حدٍ التعديلات المطلوبة في الموقع. ويمكن للعملاء الاختيار من بين مجموعة متنوعة من الخيارات — مثل أنظمة التثبيت المتخصصة، والتكامل مع أنظمة مناولة المواد، ورؤوس القطع الليزرية أو الميكانيكية، وحزم البرمجيات — لمواءمة النظام بدقة مع أهداف إنتاجهم.
لماذا تختار باو روي؟
تتميَّز خبرة شركة باو روي كموردٍ شاملٍ لمعدات معالجة الأنابيب بوضعها الفريد لتقديم حلٍّ متكاملٍ لآلة قطع الأنابيب باستخدام الحاسوب الآلي مع التغذية الأوتوماتيكية. ويضمن خبراء الفريق في مجال المحاكاة ثلاثية الأبعاد، والتصميم المخصَّص، وهندسة الأتمتة تشغيل هذه الآلات بموثوقيةٍ عاليةٍ ضمن بيئات الإنتاج المعقدة. وباعتماد الشركات المصنِّعة لهذا النظام من شركة باو روي، تكتسب شريكًا قادرًا على دعم مبادرات التحسين المستمر، بدءًا من المرحلة الأولية للمفهوم ووصولًا إلى الدعم طويل الأمد.
