| Položka | Specifikace |
|---|---|
| Průměr zpracovávaného drátu | φ6,0–Φ14,0 mm |
| Mez pevnosti v tahu zpracovávaného drátu | <500 N |
| Počet ovládacích os | 8 os |
| Skupiny válců pro podávání drátu | 3 skupiny |
| Hmotnost stroje | 10 500 kg |
| Zdroj napájení | 380 V / 50 Hz / 3fázové |
| Rozměry stroje | 5040 × 2350 × 2070 mm |
| Výkon servomotoru pro podávání drátu | 15 kW |
| Výkon servomotoru pro otáčení paže | 3,5 KW |
| Výkon servomotoru pro řezání | 1,0 kW |
| Výkon servomotoru pro pohyb vpřed a vzad | 1,0 kW |
| Výkon servomotoru pro ohýbání pod úhlem | 2,0 kW |
| Výkon servomotoru pro sevření zleva | 15 kW |
| Výkon servomotoru pro sevření zprava | 15 kW |
| Výkon servomotoru pro přetlačování na konci | 15 kW |

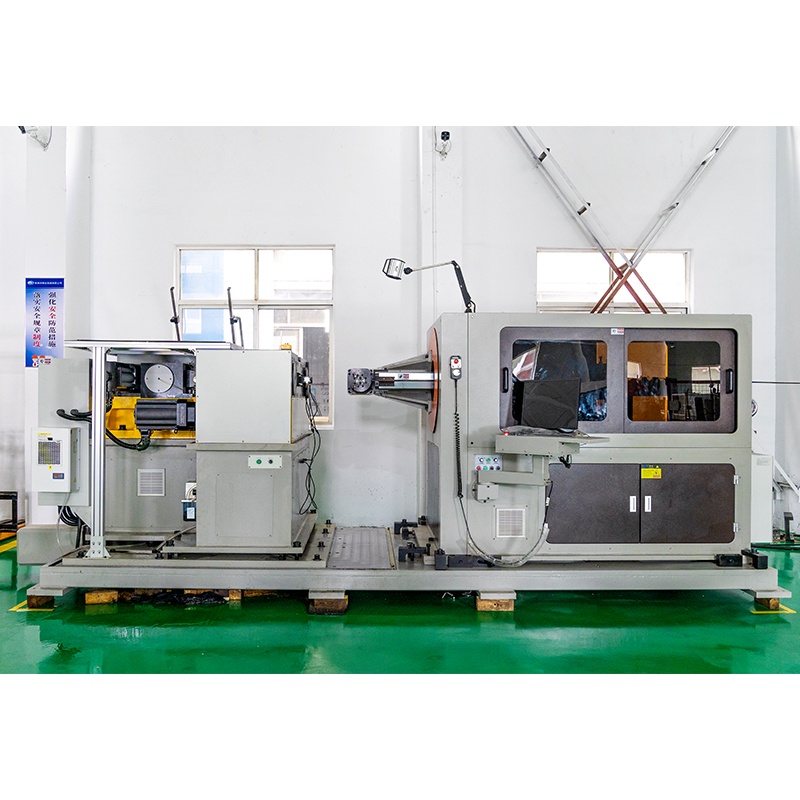

Stroj využívá osmi-osový nezávislý servopohon pro koordinaci podávání drátu, rotace paže, ohýbání úhlů, řezání, upínání a tváření konců. Tváření konců i prostorové ohýbání lze dokončit v jediné operaci upnutí. Stabilní servoregulace zvyšuje opakovatelnost tvarování a konzistenci šarží, čímž splňuje požadavky na zpracování přesných drátových součástí.
Tradiční procesy tváření konců a ohýbání často vyžadují více strojů, opakované upínání a samostatné výrobní etapy. Tento stroj integruje tváření konců, ohýbání a řezání do jednoho systému, takže hlavní tvarovací procesy lze dokončit v jediné operaci upnutí. To zkracuje dobu cyklu, snižuje přepravu polohotovků a minimalizuje ruční manipulaci, čímž se zvyšuje celková výrobní efektivita.
Stroj je vhodný pro kovové dráhy o průměru od Φ6,0 do Φ14,0 mm a pevnosti v tahu až 500 N. Zvládá požadavky na zploštění a ohýbání různých druhů drátů a materiálů. Jeden stroj umožňuje výrobu několika typů výrobků, čímž snižuje opakované investice do zařízení a naplňuje potřeby flexibilní výroby pro více výrobků a malé až středně velké dávky.
Stroj využívá vysoce tuhý těžký ložiskový rám s celkovou hmotností 10 500 kg. Jeho tuhá konstrukce pomáhá snižovat vibrace a udržovat stabilní přesnost tváření během dlouhodobého a zatíženého provozu. To činí stroj vhodným pro nepřetržitou sériovou výrobu v průmyslových výrobních prostředích.
Stroj je vybaven specializovaným CNC systémem s intuitivním programovacím rozhraním založeným na parametrech. Parametry tváření, jako je zdvih kování a úhel ohybu, lze upravit podle požadavků na výrobek. Díky konstrukci umožňující rychlou výměnu nástrojů umožňuje stroj jednodušší přepínání výroby mezi různými rozměry a tvary polotovarů, čímž se snižuje obtížnost nastavení a doba přepínání.
Aby překonal výzvy spojené s udržením přesnosti přírub podle originálního vybavení (OE) a stability těsnění ve všech směrech (360°) u výfukových závěsů vysoce výkonných vozidel za podmínek vysoké teploty a intenzivního vibrací, vedoucí thajský dodavatel výfukových součástí pro automobilový průmysl nasadil komplexní řešení Baorui Machinery pro ohýbání drátu, integrované s tvářením přírub a páskových svorek; systém využívá technologii výfukových závěsů typu bayonet podle standardu OE a zajišťuje stabilní polohu výfukové trubky. Toto řešení nejen zaručuje strukturální stabilitu za extrémních provozních zatížení, ale také výrazně zkracuje dobu montáže díky vysoce automatizovanému integrovanému tvářecímu procesu, čímž pomohlo klientovi úspěšně splnit náročné kvalitní hodnocení od výrobců automobilů (OEM) pro odolnost výfukového systému proti vibracím.
