Baorui Machinery osigurava puštanje u rad za proizvodnu liniju za naslon za glavu u Sjevernoj Africi

Baorui Machinery poslao je svoj inženjerski tim u tvornicu dobavljača automobila Tier 1 u Sjevernoj Africi kako bi instalirao i pušten u rad automatiziranu proizvodnu liniju za naslon za glavu. Projekt obuhvaća kompletnu proizvodnu liniju za stopala za naslon za glavu automobila, s strojem za savijanje cijevi povezanim za vrtanje, otkrivanje linije zavarivanja, izrezanje, stiskanje, označavanje i konačno provjeravanje.

U skladu s člankom 21. stavkom 1.

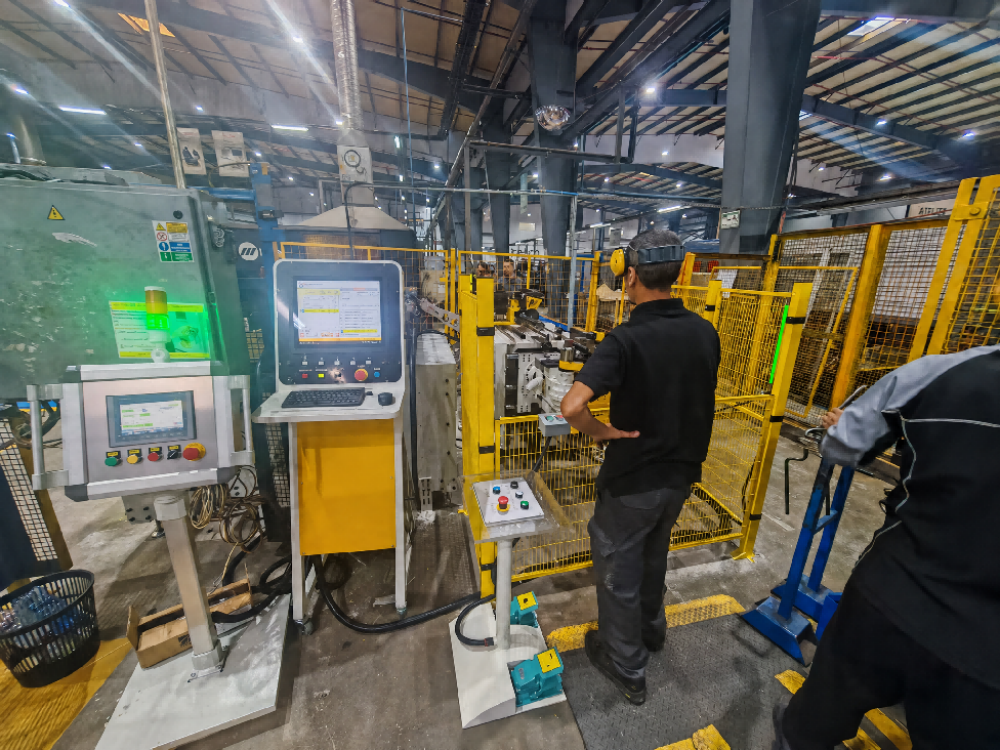

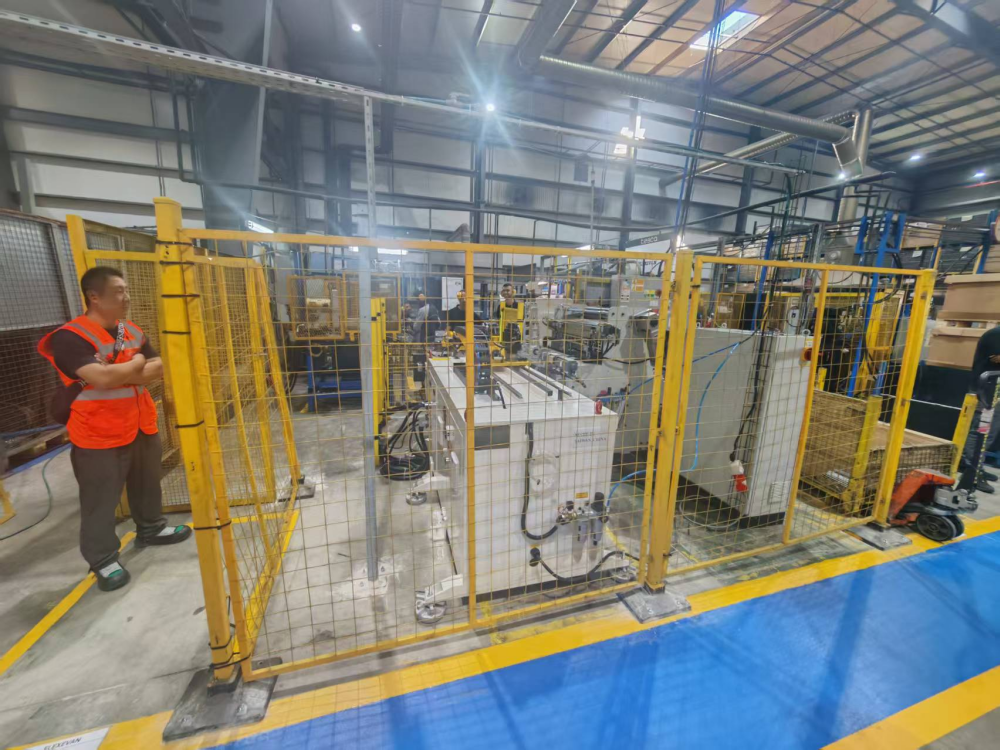

Za ovaj projekt, inženjerski tim Baorui Machinery-a radio je u tvornici kupca kako bi podržao instalaciju i puštanje u rad proizvodne linije. Radovi na licu mjesta obuhvaćali su pozicioniranje opreme, provjere mehaničkih i električnih priključaka, postavljanje savijanja cijevi, poravnanje alata, koordinaciju prijenosa robota i probnu proizvodnju. Tim je također pomogao provjeriti slijed između mašine za savijanje, mašine za urezivanje, mašine za tiskanje, markarske i inspekcijske opreme.

Uvođenje u rad na mjestu omogućuje otkrivanje problema u stvarnom proizvodnom okruženju, a ne samo tijekom odvojenih ispitivanja strojeva. Također pomaže korisnicima da razumiju HMI, redoslijed utovaranja, sigurnosne postupke i dnevne radne točke. Ovaj projekt odražava sposobnost Baorui Machinery da pruži tehničku podršku na licu mjesta za tvornice automobila i integrirane linije za obradu cijevi.

Potpuni proizvodni postupak za stabljike za naslonjače glave

Proizvodna linija je raspoređena u jasnom slijedu. Cjevke se prvo utovaraju u liniju i obrađuju mašinom za prevrtanje. Nakon prevrtanja cijev se prenosi na drugu postaju za utovar, prolazi kroz detekciju zavarivačke linije i zatim se premješta u stroj za savijanje cijevi. Sklonjena cijev se nastavlja kroz izrezanje, prijenos, stiskanje, lasersko označavanje i posebnu provjeru prije nego što postane gotova šipka za naslon glave.

Ovaj je postupak važan za dobavljače automobila jer cijev mora zadržati ispravnu poziciju i orijentaciju tijekom svakog prijenosa. Stroj za savijanje cijevi stoga nije izolirana radna stanica. U skladu s člankom 3. stavkom 1.

1. za Izgradnja i radni tok proizvodne linije

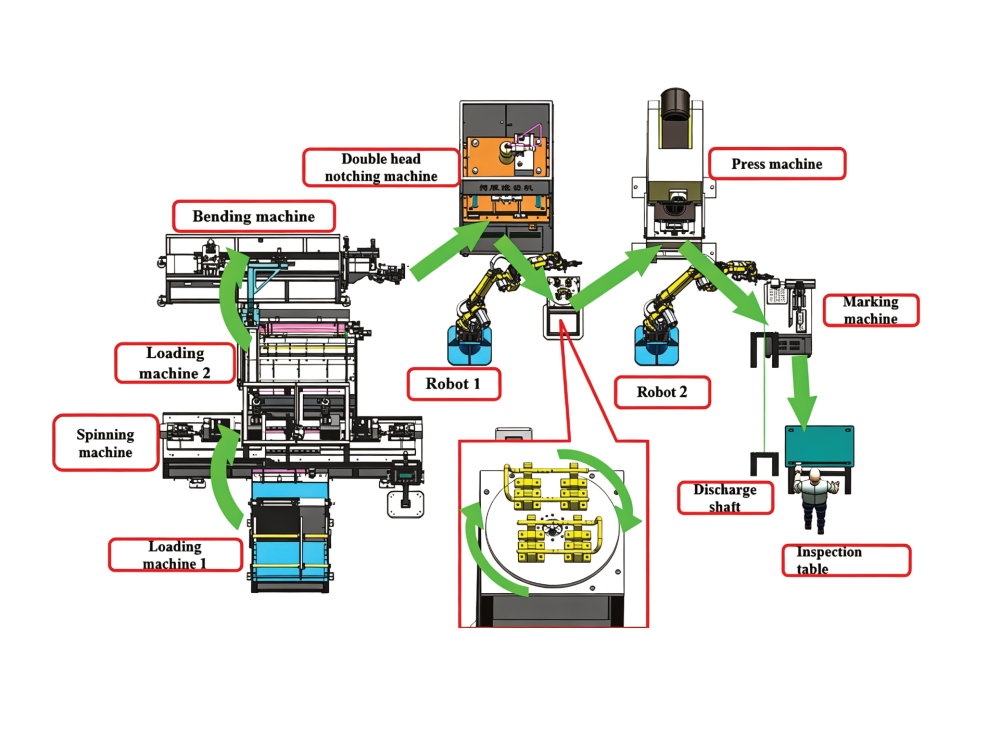

Proizvodna linija uključuje utovarač 1, mašinu za prevrtanje, utovarač 2, detekciju zavarivačke linije, stroj za savijanje cijevi, robot 1, stroj za dvostruko čepkanje, prenosni stol, robot 2, stroj za tiskanje, stroj za označavanje, osovinu za pražnjenje

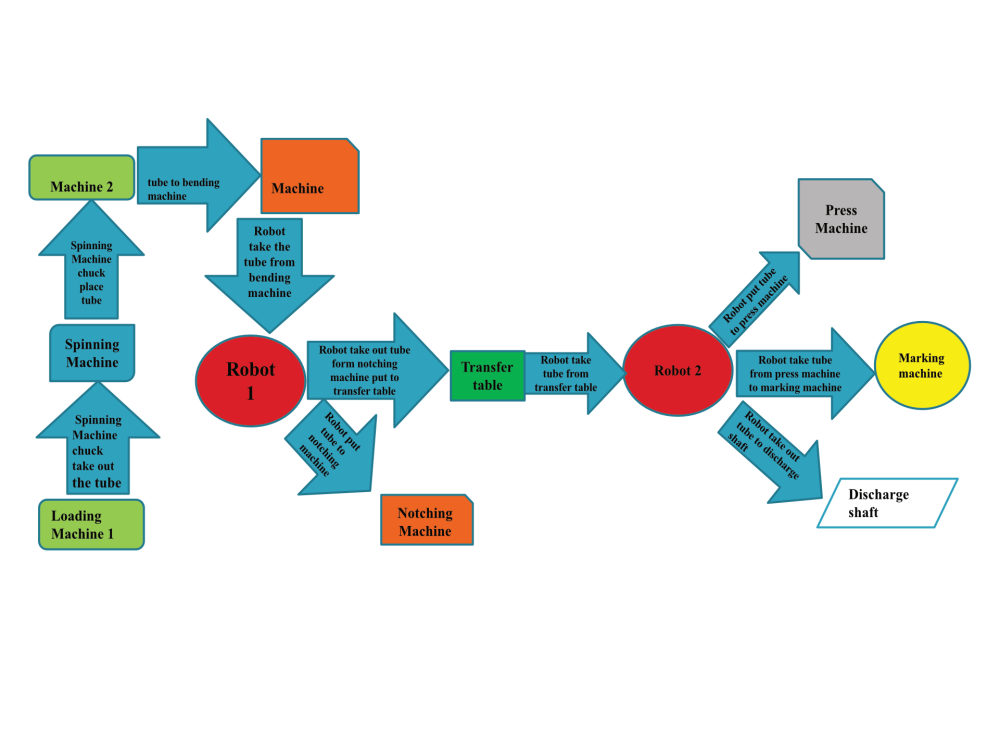

Radni tok podijeljen je na dvije faze prijenosa. Prva faza je kretanje cijevi od okretanja i otkrivanja do savijanja, a zatim i do izrezanja. Nakon izrezanja, stol za prenos mijenja položaj radnog dijela tako da ga robot 2 može premjestiti u strojevu za tiskanje. U drugoj fazi, stisnuta cijev se šalje na stroj za označavanje, a zatim na pražnjenje i konačno ispitivanje.

2. - Što? Uređivanje i vrtanje cijevi

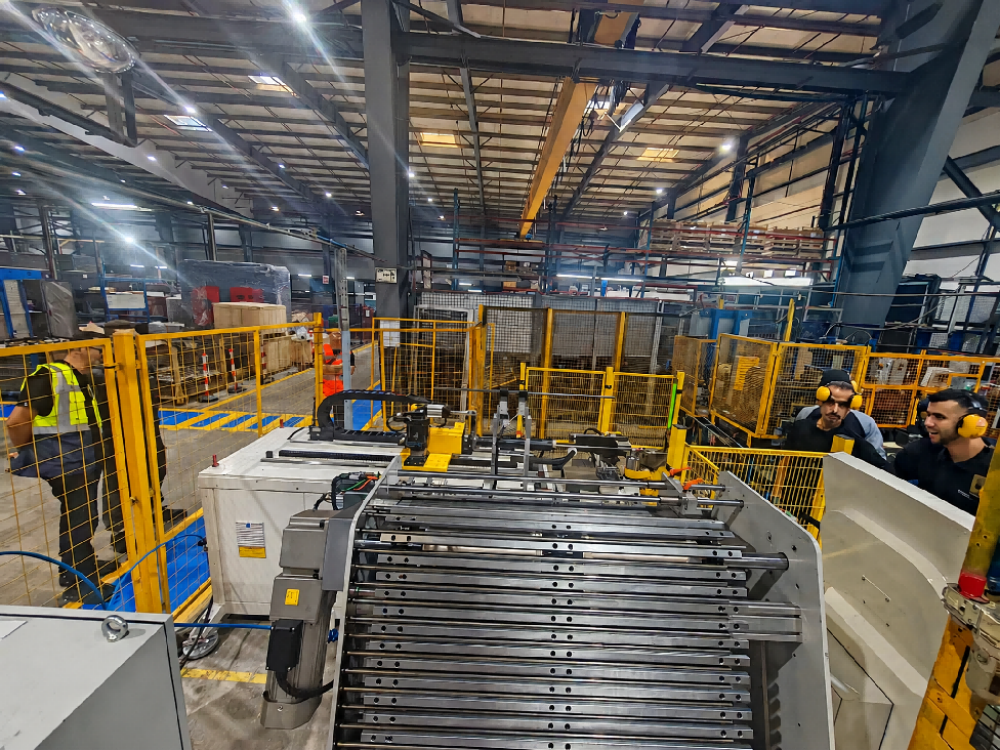

Proces počinje na skladišnom stožeru utovarne mašine 1. U stožeru se skladište cijevi prije proizvodnje. Mehanika za razdvajanje razdvaja cijevi jednu po jednu, a pneumatni čak hvata svaku cijev i stavlja je u mašinu za prevrtanje.

Prirodno je da se cijev pripremi prije nego što se savije. Nakon završetka prevrtanja, čak uklanja cijev i prenosi je na skladište utovarača 2. Ovaj tampon podržava sljedeću fazu i stvara kontrolirano predavanje između vrtanja i savijanja.

3. Slijedi sljedeće: U slučaju da se ne primjenjuje, to se može učiniti na temelju sljedećih metoda:

Uređaj za utovar 2 uzima spindranu cijev iz stožera i šalje je kroz detekciju zavarivačke linije. Nakon otkrivanja, čvrsto držanje prebacuje cijev na stroj za savijanje cijevi. Ovaj je niz dizajniran za kontrolu položaja cijevi prije savijanja, što je važno za dosljedno oblikovanje stabljika naslonjača glave automobila.

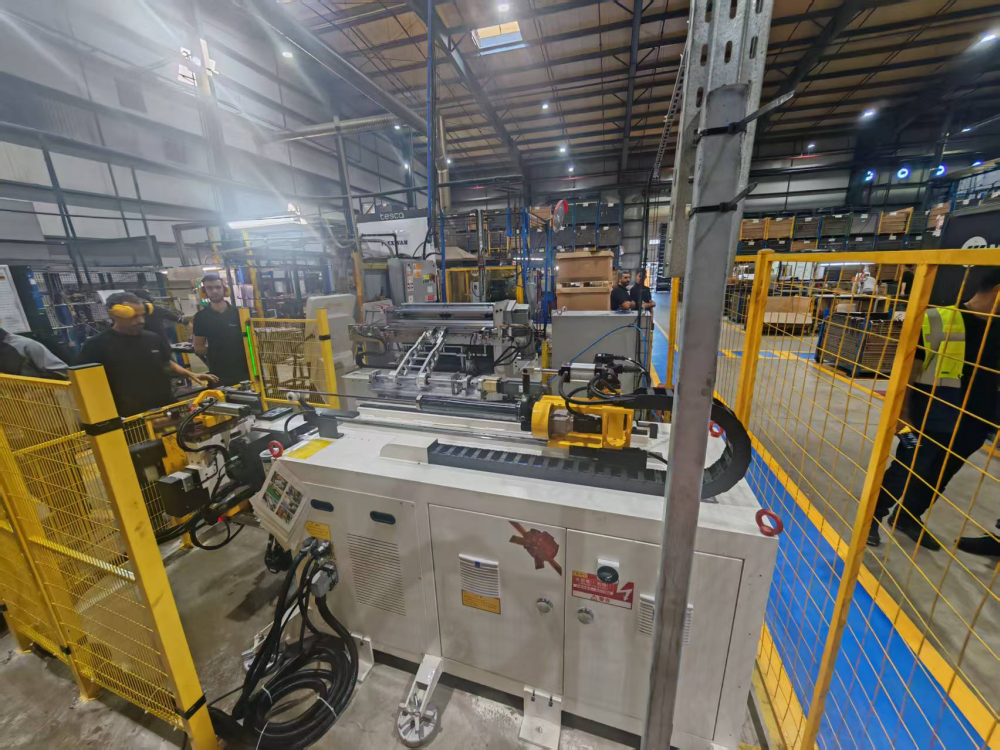

U slučaju da je to potrebno, u slučaju da je to potrebno, potrebno je upotrijebiti i uređaj za savijanje cijevi. Nakon savijanja, robot 1 uzima oblikovanu cijev i prenosi je na stroj za izrezanje sa dvokrvnim glavama. U ovoj liniji, savijanje je izravno povezano s sljedećom operacijom oblikovanja, smanjujući potrebu za ručnim kretanjem između strojeva.

4. - Što? Tablica za urezivanje i prijenos

Robot 1 stavlja savijenu cijev u stroj za izrezanje sa dvostrukom glavom. Nakon što je ukras završen, robot 1 uklanja cijev i stavlja je na stol za prenos.

Sredstvo za prijenos obrađenih dijelova okreće se na drugu stranu linije. Ova promjena položaja omogućuje Robotu 2 da podigne cijev i dostavi je na mašinu za tiskanje. U slučaju da je to moguće, potrebno je utvrditi da je to moguće.

- Pet. U slučaju da je to potrebno, za svaki proizvod koji je pod uvjetom da je proizvođač proizvođač proizvođač proizvođač, proizvođač proizvođača proizvođača proizvođača proizvođača proizvođača proizvođača proizvođača proizvođača proizvođača proizvođača

Robot 2 uzima čepanu cijev s transfera i stavlja je u strojevu za tiskanje. Nakon stiskanja, robot 2 prenosi dio na stroj za označavanje. U slučaju da je proizvod namijenjen za proizvodnju, mora se upotrebljavati i proizvodnja proizvoda koji se upotrebljavaju za proizvodnju.

Nakon označavanja, robot pomjera dio u otvor za pražnjenje. Svaka gotova šipka zatim se provjerava u posebnom kontrolnom uređaju. Ako se štap ne smjesti ispravno u armaturu, može se odmah ispraviti. U slučaju da se ne provjeri, za svaki slučaj se može provjeriti da li je proizvod u skladu s zahtjevima iz članka 4. stavka 2.

6. - Što? Završena primjena šipke za naslon za glavu

Završeni dijelovi prikazani u projektnim materijalima su oblikovani šipke za naslon za glavu s više savijanja, zareza i stisnutih profila. U slučaju da se proizvodnja ne završi, proizvodnja se može nastaviti.

Ovaj projekt pokazuje kako se stroj za savijanje cijevi može integrirati u kompletnu liniju za oblikovanje cijevi za automobile. Također pokazuje da uspješna isporuka ovisi o više od isporuke pojedinačnih strojeva. U skladu s člankom 3. stavkom 1. točkom (a) Uredbe (EZ) br. 765/2008 Komisija je odlučila o uvođenju mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđivanje mjera za utvrđ

Za slične primjene, Baorui Machinery može procijeniti crtež cijevi, materijal, dimenzije, slijed savijanja, zahtjeve za čepom i stiskanjem, metodu označavanja i metodu konačne inspekcije, a zatim pružiti koordiniranu tehničku podršku tijekom instalacije i ispitivanja proizvodnje.

Razgovarajte o projektu savijanja stabljika naslonjača glave

Tražite li stroj za savijanje cijevi ili kompletnu proizvodnu liniju za naslon za glavu? Pošaljite nam crtež dijela, specifikacije cijevi i zahtjeve proizvodnje. Naš inženjerski tim može pregledati proces savijanja, predložiti potrebnu opremu i podršku za instalaciju, puštanje u rad na licu mjesta, probnu proizvodnju i vodstvo operatora u vašoj tvornici.
